1Werkspanning: 2.7 V-4.2 V, geschikt voor NCM Ternary polymer lithiumbatterij (Li-ion), lithium-ijzerfosfaatbatterij (LiFePO4).
2Werkingsbeginsel: Flycap-capacitor transfer lading transporter, Balancer board is aangesloten op de batterij om het evenwicht werk te starten, met behulp van de originele gloednieuwe ultra-lage interne weerstand MOS,PCB's met een koperdikte van 2 OZ,

3. Balanceringstroom 0-5.5A, hoe meer de batterijstroom in evenwicht is Kleine, gereserveerd voor de slapende schakelaar bedradingspositie, de slapende stroom in de af-modus is minder dan 0,1mA,en de balansspanning nauwkeurigheid is binnen 5mv!



Bij het opladen bepaalt de sterkste cel de stopspanning van het hele pakket.de cellen met een lage capaciteit worden overbelast.

Het overladen en overontladen van een enkele cel vermindert ook de prestaties van andere cellen.LiFePO4-batterijbalansering is vereist om het prestatieniveau van alle cellen te handhaven en overladen en overladen te voorkomen.



Er zijn meerdere manieren om een actieve balanceringsfunctie voor LiFePO4-batterijen te bereiken.

Inducteur-gebaseerde circuits
Single Inductor Circuit: Goedkope celbalanceringscircuitoptie.
Meerdere inductorcircuits: Duurder dan een enkele inductorcircuits.
Transformatorgebaseerde circuits
Single Transformer Circuit: sneller dan inductor-gebaseerde circuits.
Meerdere transformatorcircuits: snellere balancering van de cellen.
Circuit op basis van condensatoren
Een enkelcapacitorcircuit: een enkelcapacitorcircuit gebruikt één condensator voor het hele batterijpakket. Daarom zijn veel schakelaars nodig om de laadspanning van elke cel te regelen.Bovendien, heeft het een intelligent systeem nodig om de schakelfunctie te controleren.
Meerdere condensatorcircuits: Er zijn een aantal condensatoren voor elke batterijcel.Er is geen behoefte aan ingewikkelde sensoren en besturing.



Technische parameters

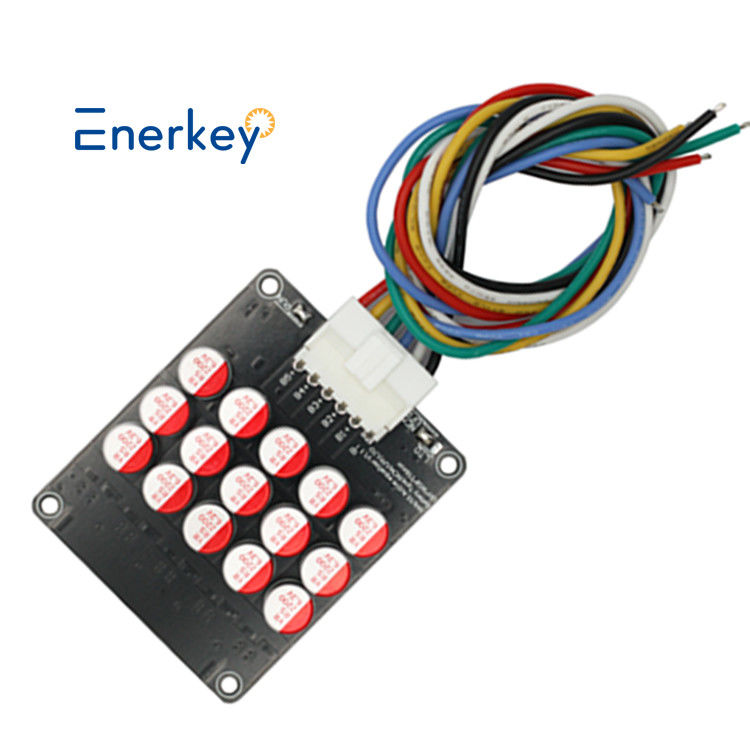

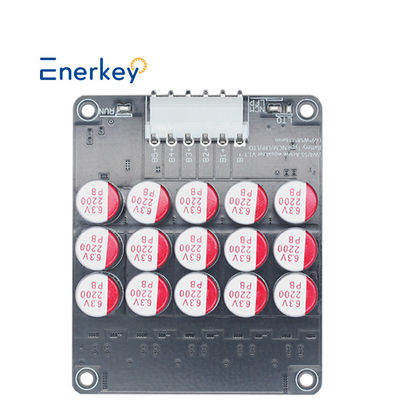

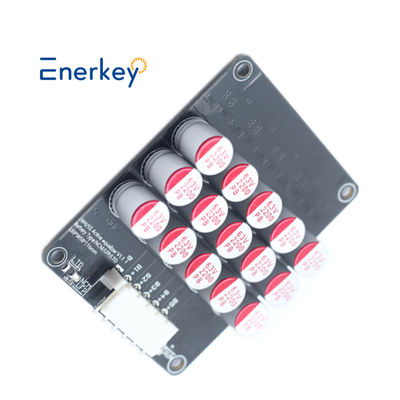

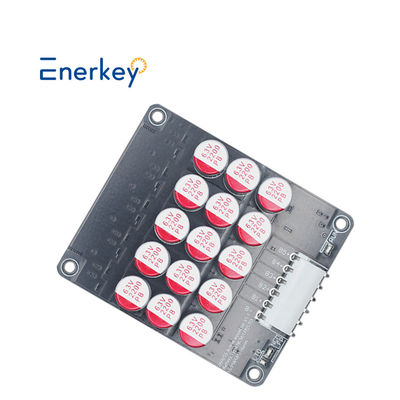

EnerKey BMS Active Balancer 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Balancer Capacitor Balancer
Productreeksen	3S	4S	5S
Geschikte snaren	3S	3-4S	4-5S
ProductenGrootte ((mm)	L66*W35*T16	L66*W46*T16	L69*W58*T16
Gewicht met doos	0.12kg	0.13kg	0.15kg
Type batterij	NCM/LFP	NCM/LFP	NCM/LFP/LTO
Geschikte capaciteit	30 ah-300 ah
Een evenwichtige cascade	Ondersteunt gebalanceerde cascading voor batterijpakketten, bijvoorbeeld kan het cascaden voor 11S, 24S, 36S, 48S... enzovoort
Spanningsopvangbereik voor een enkele cel	NCM/LFP-versie: 2,7V-4.2V
	LTO-versie: 1.8-4.2V
Onderspanning beschermt slaapspanning	Vervaardiging van de NCM/LFP-versie < 2,7 V
	LTO-versie < 1,8 V
Evenwichtsmethode	Gepatenteerd (Patent nr.: ZL 2019 1 1259513.3) gebalanceerde architectuur Fits condensator methode, het hele batterijpakket wordt tegelijkertijd gebalanceerd. U kunt een schakelaar toevoegen om handmatig het balanceren aan of uit te zetten.
Evenwichtsstroom	0.1V Differentialdruk 1A Balancerende stroom,
	de differentialdruk is evenredig met de balansstroom,
	de maximaal toegestane werkstroom is 5,5 A
Voltage-uitgelijkingsnauwkeurigheid	5 mV (typische waarde)
Externe voeding	Geen nood aan een externe voedingsbron,
	de interne energieoverdracht van de batterij als basis voor het bereiken van de gelijkstelling.
Stoomloze werkstroom	7mA, de totale string haalt stroom op.
Stoomstandby-stroom	0.1mA ((typische waarde)
Werktemperatuur	-20°C ~ +60°C





Verpakking

 Draadverbinding

Een enkele EK-C5S5A ondersteunt het gebruik van 4- en 5-streng batterijpakketten.

EK-C5S5A ondersteunt cascading batterijpakketten.

OPMERKING:Zoals in de bovenstaande figuur wordt aangetoond,kunnen er meerdere gemeenschappelijke eindpunten van energie-uitwisseling zijn, zodat de efficiëntie van het evenwicht hoger is;Het is ook mogelijk om bij de verbinding van twee modules slechts één gemeenschappelijk eind van de energie-uitwisseling te gebruiken..De andere vrije voeten zijn opgehangen, en het is het beste om het aantal snaren gelijkmatig op elk bord te verdelen.Als u het cascadediagram nodig heeft voor meer snaren, neem dan contact op met onze online service, Dank u.
