Grondige vergelijking van capacitieve en resistieve balanceringsplaten

Gebaseerd op laboratoriumtestgegevens. Toepasbaar op 3-24 batterijen.

Vergelijking van de belangrijkste indicatoren
Project CapActive X-serie (capacitieve) Traditionele resistive
Balanseringsefficiëntie 92% 65%-78%
Temperatuurverhoging (2A continue werking) ≤8°C ≥35°C
Slaapstroomverbruik 5μA 120μA
Verbetering van de levensduur van de cyclus 40%-55% 15%-25%
Extreme temperatuuraanpassingsvermogen -20°C~75°C 0°C~60°C

Aanbevolen scenario's
▸ Prioriteit in capaciteit: batterijpakketten van hoge waarde (zoals energieopslagsystemen/medische apparatuur)
▸ Resistive optioneel: scenario's met een lage vraag naar cyclus (zoals back-up power/eenvoudige powerbank)



Technische parameters

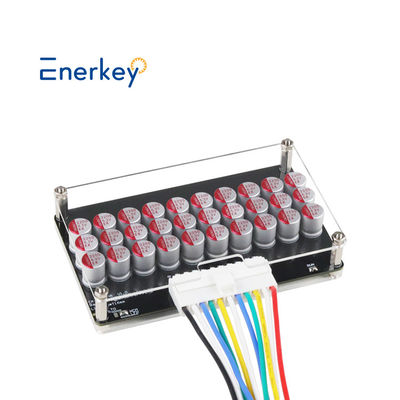

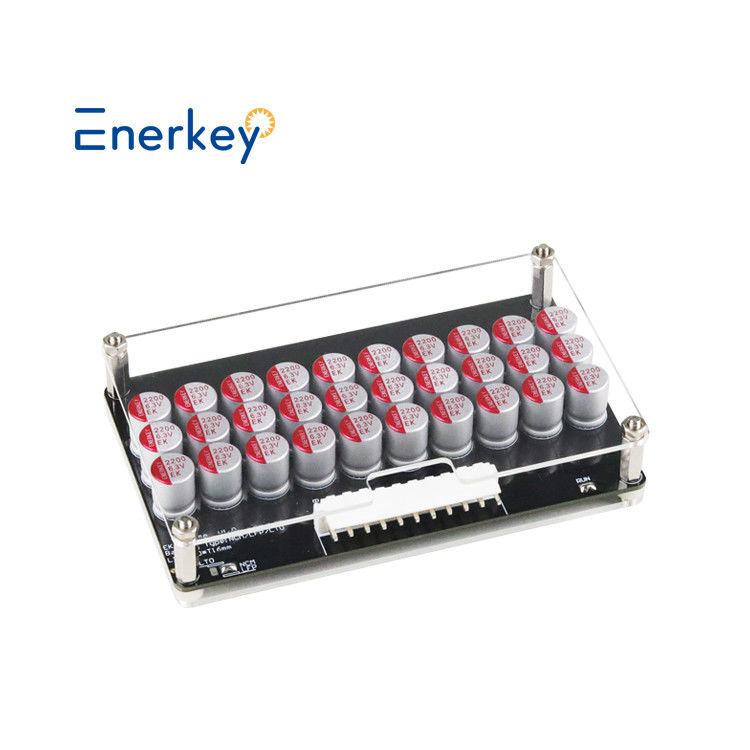

EnerKey BMS Active Balancer 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Balancer Capacitor Balancer met acrylplaat
Productmodel	EK-C10S5A	EK-C12S5A	EK-C14S5A
Productreeksen	10S	12S	14S
Geschikte snaren	8-10S	9-12S	9-14S

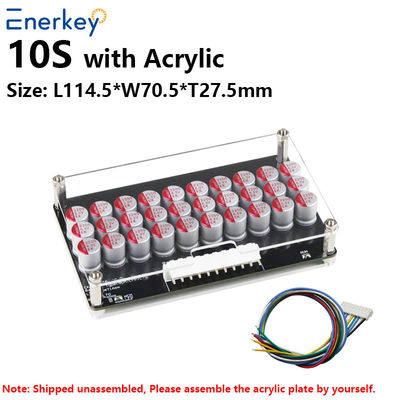

ProductenGrootte ((mm)	L114,5*W70,5*T27.5	L137,5*W70,5*T27.5	L125,5*W80,5*T27.5
Gewicht met doos	0.24kg	0.25kg	0.28kg
Type batterij	NCM/LFP/LTO	NCM/LFP/LTO	NCM/LFP/LTO
Geschikte capaciteit	30 ah-300 ah
Voltage-uitgelijkingsnauwkeurigheid	5 mV (typische waarde)
Een evenwichtige cascade	Ondersteunt gebalanceerde cascading voor batterijpakketten, bijvoorbeeld kan het cascaden voor 11S, 24S, 36S, 48S... enzovoort
Spanningsopvangbereik voor een enkele cel	NCM/LFP-versie: 2,7V-4.2V
	LTO-versie: 1.8-4.2V
Onderspanning beschermt slaapspanning	Vervaardiging van de NCM/LFP-versie < 2,7 V
	LTO-versie < 1,8 V
Onder spanningsbescherming Begin met het balanceren van de spanning	NCM/LFP versie: 2,835V
	LTO-versie: 1.89V
Evenwichtsmethode	Gepatenteerd (Patent nr.: ZL 2019 1 1259513.3) gebalanceerde architectuur Fits condensator methode, het hele batterijpakket wordt tegelijkertijd gebalanceerd. U kunt een schakelaar toevoegen om de batterij handmatig aan of uit te schakelen.
Evenwichtsstroom	0.1V Differentialdruk 1A Balancerende stroom,
	de differentialdruk is evenredig met de balansstroom,
	de maximaal toegestane werkstroom is 5,5 A
Externe voeding	Geen nood aan een externe voedingsbron,
	de interne energieoverdracht van de batterij als basis voor het bereiken van de gelijkstelling.
Stoomloze werkstroom	7mA, de totale string haalt stroom op.
Stoomstandby-stroom	0.1mA ((typische waarde)
Werktemperatuur	-20°C ~ +60°C





Verpakking

 Draadverbinding

Een enkele EK-C10S5A ondersteunt het gebruik van 8 en 9 en 10 strijdige batterijpakketten.

EK-C10S5A ondersteunt cascading batterijpakketten.

OPMERKING:Zoals in de bovenstaande figuur wordt aangetoond,kunnen er meerdere gemeenschappelijke eindpunten van energie-uitwisseling zijn, zodat de efficiëntie van het evenwicht hoger is;Het is ook mogelijk om bij de verbinding van twee modules slechts één gemeenschappelijk eind van de energie-uitwisseling te gebruiken..De andere vrije voeten zijn opgehangen, en het is het beste om het aantal snaren gelijkmatig op elk bord te verdelen.Als u het cascadeschema nodig heeft voor meer snaren, neem dan contact op met onze online service, Dank u.
