Hoogstroom BMS
>

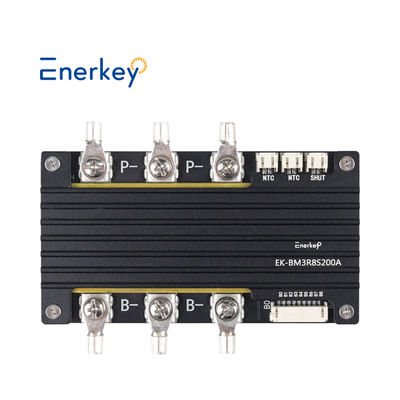

Enerkey Battery Management System Assembly Design 8s BMS 24V 200 AMP voor alle lithiumbatterijen

Enerkey Battery Management System Assembly Design 8s BMS 24V 200 AMP voor alle lithiumbatterijen

Merknaam: Enerkey
Modelnummer: EK-BM3R8S200A
MOQ: 40 stuks
Prijs: $26.5-$32.5
Verpakking: Krachtige doos + EVA-schuim
Betalingsvoorwaarden: L/C, D/A, D/P, T/T, Western Union,
Gedetailleerde informatie
Plaats van herkomst:
Shenzhen, China
Certificering:
ISO9001/CE/ROHS
Productnaam:
8S 200A Lithiumbatterij BMS met Heatsink
Koperdikte:
2oz
Sollicitatie:
energieopslag in huis
Borddikte:
1,6 mm
Batterijtype:
Li-ion/Lifepo4/Lto/SIB
Toegestane bedieningsspanningsbereik:
0-30V
Nominale ontladingsstroomstroom:
200A
Peak startstroom:
600A
Gebruikt voor:
Beschermingsbord voor lithiumbatterijen
Trefwoorden:
8S BMS
Basismateriaal:
FR-4
Oppervlakteafwerking:
Loodvrij spuitblik
Productgrootte:
L125xW68xT18.2mm
Gewicht met pakket:
0,3 kg
Levering vermogen:
1000000 stuks per dag
Markeren:

8s BMS 24V 200A

,

Batterijbeheersysteem Assemblage

,

Hoge Stroom BMS Lithium Pak

Productomschrijving

Enerkey Batterij Management Systeem Assemblage Ontwerp 8s BMS 24V 200 AMP voor Alle Lithium Batterij Pakket

Productomschrijving

Productnaam
OEM lithium batterij BMS beschermingsbord | 3S-8S 200A ondersteunt maatwerk | batterijvervanging/energieopslag/stroomapparatuur
Smart BMS beschermingsbord maatwerk, 4G remote monitoring BMS, industrieel waterdicht lithium batterij beschermingsbord
200A high-current BMS-oplossing, speciaal beschermingsbord voor batterijvervangingskasten, CE-gecertificeerde BMS-leverancier



Kernverkooppunt
Flexibele configuratie: aantal strings (3S-8S), stroom (10A-200A), communicatie-interface (Bluetooth/4G/RS485) op aanvraag aangepast.
Compatibiliteit met meerdere batterijen: compatibel met ternaire lithium, lithium-ijzerfosfaat, lithiumtitanaat, natrium-ionbatterijen, dekkend een spanningsbereik van 12V-120V.
Veiligheidscertificering: CE/FCC/RoHS-certificering, in overeenstemming met exportnormen in Europa en de Verenigde Staten.



Functionele hoogtepunten
Stroomintegratietechnologie: nauwkeurig berekenen van het resterende vermogen (SOC-fout <3%).
Opslag- en transportmodus: automatische slaapstand tijdens transport om onbedoelde ontlading te voorkomen.
Fout zelfherstel: Automatische detectie en herstel na kortsluiting/overtemperatuurbeveiliging.



Industriële oplossingen
Batterijwissel verhuurindustrie: Ondersteunt 3-8 batterijpakketten.
Medische apparatuur voeding: kortsluitingsbeveiliging + dubbel isolatieontwerp om systeemveiligheid te garanderen.
Outdoor energieopslagsysteem: IP65-bescherming + werking bij breed temperatuurbereik, aanpasbaar aan extreme klimaten.



Parameterinstelling en hiërarchische beschermingsstrategie

Instelling van de temperatuurdrempel: Stel meerlaagse temperatuur activeringspunten in via de IC van het beschermingsbord (zoals X1-chip):
Niveau 1 bescherming (vroege waarschuwing): Verminder de laad- en ontlaadstroom wanneer de temperatuur van de batterijcel ≥55℃ is
Niveau 2 bescherming (uitschakeling): Koppel de MOS-buis volledig los en stop met werken wanneer de temperatuur ≥75℃ is.



Koppellogica configuratie:
Master-slave prioriteit: Stel de temperatuur van de batterijcel in als het hoofdcontrolesignaal en de omgevingstemperatuur als het hulp signaal, met prioriteit voor het reageren op afwijkingen van kerncomponenten;
Vertragingsregeling: Stel een redelijke vertraging in (bijvoorbeeld 5 seconden) voor niet-kritieke temperatuurschommelingen om valse activering te voorkomen

Enerkey Battery Management System Assembly Design 8s BMS 24V 200 AMP voor alle lithiumbatterijen

Enerkey Battery Management System Assembly Design 8s BMS 24V 200 AMP voor alle lithiumbatterijen

Enerkey Battery Management System Assembly Design 8s BMS 24V 200 AMP voor alle lithiumbatterijen

Enerkey Battery Management System Assembly Design 8s BMS 24V 200 AMP voor alle lithiumbatterijen

Enerkey Battery Management System Assembly Design 8s BMS 24V 200 AMP voor alle lithiumbatterijen



Technische parameters
  Item type Parameters
1 Parameteroverzicht Productmodel

EK-BM3R8S200A

Productafmetingen (mm) L125*B68*D18.2
Productgewicht (kg) 0.3
Productmateriaal FR-4 / Loodvrije spuit tin
Toepasselijk batterijtype Lifepo4 Li-ion Lto SIB
Toepasselijke batterijstring 3S-8S 3S-8S 3S-8S 3S-8S
Nominale ontlaadstroom 200A 200A 200A 200A
Piek startstroom 600A 600A 600A 600A
  Item type Trigger
(tijd)
Trigger
(tijd)
Trigger
(tijd)
Trigger
(tijd)
Trigger
(tijd)
Trigger
(tijd)
Trigger
(tijd)
Trigger
(tijd)
2 Laadbeveiliging Overspanningsbeveiligingsspanningswaarde 3.65V/1S 3.50V/1S 4.25V/1S 4.05V/1S 2.85V/1S 2.75V/1S 3.95V/1S 3.80V/1S
Gebalanceerde faseverschilspanningswaarde Trigger spanningsverschil 30mV / trigger tijd 0.5S / balans tijd 10S cyclus
Gebalanceerde spanningswaarde 3.45V 3.70V 2.50V 3.10V
Overstroomwaarde 200A/2S, lader loskoppelen om te herstellen
Lage temperatuurwaarde Laad overtemperatuurbeveiliging 60℃/2S / Vrijgave 55℃/2S
Overtemperatuurwaarde Laad lage temperatuurbeveiliging -5℃/2S / Vrijgave 0℃/2S
3 Ontlaadbeveiliging Onderspanningsbeveiligingsspanningswaarde 2.30V/1S 2.70V/1S 2.75V/1S 3.0V/1S 1.70V/1S 1.80V/1S 1.50V/1S 2.00V/1S
①Overstroombeveiligingswaarde 250A/2S, lader loskoppelen of inschakelen
②Overstroombeveiligingswaarde 500A/0.5S, lader loskoppelen of inschakelen
Kortsluitingsbeveiligingswaarde 1000A/128uS, lader loskoppelen of inschakelen
Lage temperatuurwaarde Ontlaad overtemperatuurbeveiliging 65℃/2S, vrijgave 60℃/2S
Overtemperatuurwaarde Ontlaad lage temperatuurbeveiliging -20℃/2S, vrijgave -10℃/2S
4 Overige Stand-by stroomverbruik 25uA
Moederbord vergrendelingsspanning /

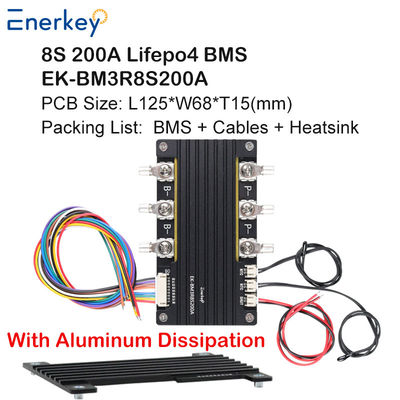

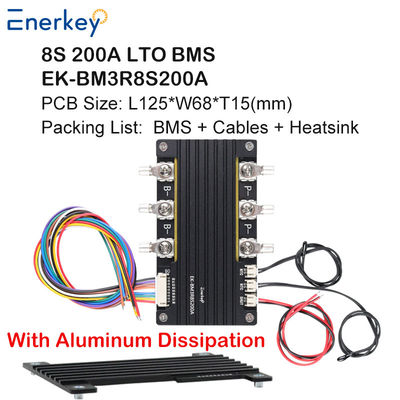

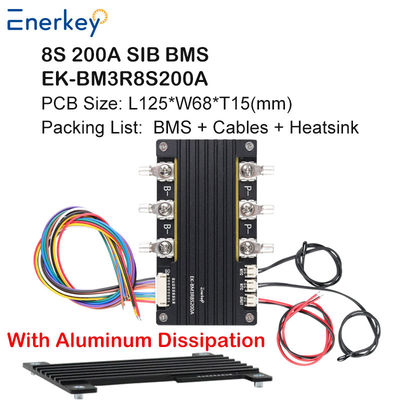

Afmetingen & Paklijst



Pakket inbegrepen:
1 * BMS
1 * NTC Terminal Kabel
1 * Schakelaarkabel
1 * Terminal Kabel
6 * Terminal Lugs
6 * M5 Schroeven

Enerkey Battery Management System Assembly Design 8s BMS 24V 200 AMP voor alle lithiumbatterijen



Bedradingsdiagram



Enerkey Battery Management System Assembly Design 8s BMS 24V 200 AMP voor alle lithiumbatterijen

Bedradingsvoorschriften:
1. Het installeren van het beschermingsbord vereist een zekere hoeveelheid technische elektronische kennis.
2. Bij het bedraden, sluit eerst de B- draad op de soldeerpadpositie aan op de totale negatieve pool van de batterij (de B- draad moet worden gesoldeerd aan een korte en dikke draad) en soldeer eerst de bedrade terminal aan het batterijpakket, en steek vervolgens de beschermingsplaat erin.
3. De verbinding tussen de batterijterminal B- en de beschermingsbordterminal B- moet kort en dik zijn, anders zal dit ertoe leiden dat het beschermingsbord voortijdig laadt en ontlaadt en defect raakt.

4. U moet dikke draden gebruiken bij het bedraden van P+/P-. Te dunne en te lange draden zullen het bord verbranden!



FAQ



V1. Waarom hebben we voor u gekozen?

* Wij kunnen u voorzien van efficiënte after-sales service, met meer dan 10 jaar sterke technische ondersteuning.

* Producten hebben FCC, CE, ROHS en andere internationale certificeringen doorstaan.

* Wij kunnen u voorzien van fabrieksprijs, welkom om onze fabriek en productieproces te bezoeken.



V2. Wat is uw productassortiment (type)?

*We doen voornamelijk batterijbeheersystemen op het gebied van stroombatterijen, energieopslagbatterijen en consumentenbatterijen.

*Voornamelijk gebruikt voor LFP, Li-ino en LTO batterijen.



V3: Hoe weet ik welk materiaal en type mijn batterij is?

*Kijk naar de batterijbehuizing. Als de normale spanning van uw batterij 3.2V aangeeft, is de batterij LiFePo4.

*Als de normale spanning van uw batterij 3.6V of 3.7V aangeeft, is de batterij Li-ion of Lto batterij.



V4. Heeft u minimale bestelvereisten?

Kan het worden aangepast? Wat is de doorlooptijd voor monsters en batches?

*Onze minimale bestelhoeveelheid is 1 stuk, ODM-aanpassing is beschikbaar.

* 1 ~ 3 dagen levering van bestaande monsters, 3 ~ 10 dagen levering van aangepaste monsters.



V5: Wat als ik het niet kan gebruiken?

*Reguliere producten hebben instructievideo's, we kunnen ook online videogesprekbegeleiding van ingenieurs ondersteunen.



V6. Wat zijn uw betalingsvoorwaarden?

*We accepteren bankoverschrijving en contante betaling, alles bespreekbaar. Betaalmethode: visa, mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB



V7. Hoe garandeert u de kwaliteit?

*Al onze producten worden onderworpen aan professionele laboratorium 100% testen, evenals herhaalde verouderingstesten.

* Verkregen FCC, CE, ROHS en andere internationale standaardcertificeringen.

* Biedt 3 jaar after-sales garantie service. Gratis reserve-eenheden ter vervanging binnen 3 jaar.



V8. Hoe kies ik een BMS dat geschikt is voor onze batterij?

*Afhankelijk van de spanning en stroom die bij uw batterij passen, kunt u onze klantenservice raadplegen en wij zullen u voorzien van het meest geschikte batterijbeheersysteem.



V9. Hoe kan ik contact met u opnemen?

*We hebben 7x24 uur online service, laat ons een bericht online achter.

*U kunt ook contact met ons opnemen via e-mail, WhatsApp, WeChat, etc. (zie hieronder). We werken graag met u samen.
