Hoogstroom BMS
>

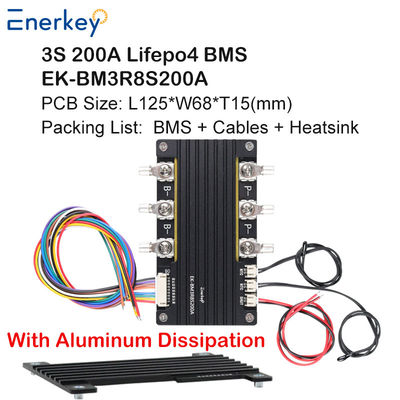

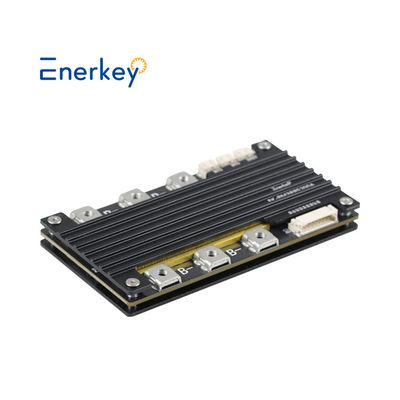

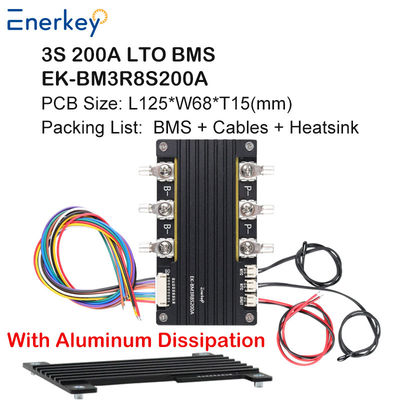

Enerkey Hardware BMS 3S 100A 120A 150A 200A Li-ion/LiFePO4/Lto/SIB batterij PCB-bord met NTC en balancering

Enerkey Hardware BMS 3S 100A 120A 150A 200A Li-ion/LiFePO4/Lto/SIB batterij PCB-bord met NTC en balancering

Merknaam: Enerkey
Modelnummer: EK-BM3R8S200A
MOQ: 5pieces
Prijs: $29.5-$35.5
Verpakking: Krachtige doos + EVA-schuim
Betalingsvoorwaarden: L/C, D/A, D/P, T/T, Western Union,
Gedetailleerde informatie
Plaats van herkomst:
Shenzhen, China
Certificering:
ISO9001/CE/ROHS
Productnaam:
3S 200A Lithiumbatterij BMS met Heatsink
Koperdikte:
2oz
Sollicitatie:
RV-energieopslag, gedeelde laadkast
Borddikte:
1,6 mm
Batterijtype:
Li-ion/Lifepo4/Lto/SIB
Toegestane bedieningsspanningsbereik:
0-30V
Nominale ontladingsstroomstroom:
200A
Peak startstroom:
600A
Gebruikt voor:
Beschermingsbord voor lithiumbatterijen
Trefwoorden:
3s bms
Basismateriaal:
FR-4
Oppervlakteafwerking:
Loodvrij spuitblik
Productgrootte:
L125xW68xT18.2mm
Gewicht met pakket:
0,3 kg
Levering vermogen:
1000000 stuks per dag
Markeren:

3S LiFePO4 BMS 100A

,

Huidige BMS met NTC

,

Batterij PCB-bord met Balancing

Productomschrijving

Enerkey Hardware BMS 3S 100A 120A 150A 200A Li-ion/LiFePO4/Lto/SIB Batterij PCB Board met NTC en Balancering

Productomschrijving

Productnaam
3S-8S 200A hoogstroom lithium batterij beveiligingsbord (BMS) | Intelligente balancering | Industriële beveiliging



Kernfuncties
Brede stringcompatibiliteit: ondersteunt 3S tot 8S lithium batterijpakketten (nominale spanning 11.1V-29.6V), en is compatibel met lithium-ijzerfosfaat (LiFePO4), ternair lithium (Li-ion), lithiumtitanaat (LTO), natrium-ion (SIB) batterijen.
200A continue ontlaadcapaciteit: piek stroom bereikt 600A, voldoet aan hoge stroomvereisten zoals elektrische voertuigen en energieopslagequipment.
Zevenvoudige veiligheidsbescherming: multidimensionale bescherming zoals overladen (±4.25V nauwkeurigheid), overontladen (±2.5V nauwkeurigheid), overstroom, kortsluiting, temperatuur (dubbele NTC monitoring), etc.
Dynamische balanceringstechnologie: passieve balancering (±80mA) vermindert celverschillen en verlengt de algehele levensduur.



Toepasselijke scenario's
Batterijwisselkast batterijpakket (ondersteunt 3-8 strings adaptieve configuratie)
Buitenshuis energieopslagsysteem (optionele IP65 waterdichte behuizing)
Industriële apparatuur (AGV robot, medische apparatuur)



Slaapstand voor opslag en transport
Automatisch overschakelen naar energiebesparende stand-by modus (<3μA) tijdens transport om onbedoeld ontladen tijdens transport te voorkomen3.



TVS overspanningsbeveiligingsontwerp
Geïntegreerde transiënte spanningsonderdrukker (TVS) kan 8kV piek stroom absorberen en spanningspiek schokken weerstaan.

Enerkey Hardware BMS 3S 100A 120A 150A 200A Li-ion/LiFePO4/Lto/SIB batterij PCB-bord met NTC en balancering

Enerkey Hardware BMS 3S 100A 120A 150A 200A Li-ion/LiFePO4/Lto/SIB batterij PCB-bord met NTC en balancering

Enerkey Hardware BMS 3S 100A 120A 150A 200A Li-ion/LiFePO4/Lto/SIB batterij PCB-bord met NTC en balancering

Enerkey Hardware BMS 3S 100A 120A 150A 200A Li-ion/LiFePO4/Lto/SIB batterij PCB-bord met NTC en balancering

Enerkey Hardware BMS 3S 100A 120A 150A 200A Li-ion/LiFePO4/Lto/SIB batterij PCB-bord met NTC en balancering



Technische parameters
  Item type Parameters
1 Parameteroverzicht Productmodel

EK-BM3R8S200A

Productafmetingen (mm) L125*B68*D18.2
Productgewicht (kg) 0.3
Productmateriaal FR-4 / Loodvrije soldeertin
Toepasselijk batterijtype Lifepo4 Li-ion Lto SIB
Toepasselijke batterijstring 3S-8S 3S-8S 3S-8S 3S-8S
Nominale ontlaadstroom 200A 200A 200A 200A
Piek startstroom 600A 600A 600A 600A
  Item type Trigger
(tijd)
Trigger
(tijd)
Trigger
(tijd)
Trigger
(tijd)
Trigger
(tijd)
Trigger
(tijd)
Trigger
(tijd)
Trigger
(tijd)
2 Laadbeveiliging Overspanningsbeveiligingsspanningswaarde 3.65V/1S 3.50V/1S 4.25V/1S 4.05V/1S 2.85V/1S 2.75V/1S 3.95V/1S 3.80V/1S
Balansfaseverschil spanningswaarde Trigger spanningsverschil 30mV / trigger tijd 0.5S / balans tijd 10S cyclus
Balansspanningswaarde 3.45V 3.70V 2.50V 3.10V
Overstroomwaarde 200A/2S, lader loskoppelen om te herstellen
Lage temperatuurwaarde Oververhitting bij laden 60℃/2S / Vrijgave 55℃/2S
Oververhittingwaarde Laden bij lage temperatuur -5℃/2S / Vrijgave 0℃/2S
3 Ontlaadbeveiliging Onderspanningsbeveiligingsspanningswaarde 2.30V/1S 2.70V/1S 2.75V/1S 3.0V/1S 1.70V/1S 1.80V/1S 1.50V/1S 2.00V/1S
①Overstroombeveiligingswaarde 250A/2S, belasting loskoppelen of laden activeren
②Overstroombeveiligingswaarde 500A/0.5S, belasting loskoppelen of laden activeren
Kortsluitingsbeveiligingswaarde 1000A/128uS, belasting loskoppelen of laden geactiveerd
Lage temperatuurwaarde Oververhitting bij ontladen 65℃/2S, vrijgave 60℃/2S
Oververhittingwaarde Ontladen bij lage temperatuur -20℃/2S, vrijgave -10℃/2S
4 Overige Stand-by stroomverbruik 25uA
Moederbord vergrendelingsspanning /



Afmetingen & Pakketlijst



Pakket inbegrepen:
1 * BMS
1 * NTC Terminal Kabel
1 * Schakelaarkabel
1 * Terminal Kabel
6 * Terminal Lugs
6 * M5 Schroeven

Enerkey Hardware BMS 3S 100A 120A 150A 200A Li-ion/LiFePO4/Lto/SIB batterij PCB-bord met NTC en balancering



Bedradingsschema



Enerkey Hardware BMS 3S 100A 120A 150A 200A Li-ion/LiFePO4/Lto/SIB batterij PCB-bord met NTC en balancering

Bedradingsvoorschriften:
1. Het installeren van de beveiligingskaart vereist een zekere hoeveelheid technische elektronische kennis.
2. Bij het bedraden, sluit eerst de B- draad op de soldeerpuntpositie aan op de totale negatieve pool van de batterij (de B- draad moet worden gesoldeerd aan een korte en dikke draad) en soldeer eerst de bedrade terminal aan het batterijpakket, en steek vervolgens de beveiligingskaart erin.
3. De verbinding tussen de batterijterminal B- en de beveiligingskaartterminal B- moet kort en dik zijn, anders zal dit ertoe leiden dat de beveiligingskaart voortijdig laadt en ontlaadt en defect raakt.

4. U moet dikke draden gebruiken bij het bedraden van P+/P-. Te dunne en te lange draden zullen het bord verbranden!



FAQ



V1. Waarom hebben we u gekozen?

* We kunnen u voorzien van efficiënte after-sales service, met meer dan 10 jaar sterke technische ondersteuning.

* Producten hebben FCC, CE, ROHS en andere internationale standaardcertificeringen doorstaan.

* We kunnen u fabrieks prijzen bieden, Welkom u om onze fabriek en productieproces te bezoeken.



V2. Wat is uw productassortiment (type)?

*We doen voornamelijk batterijbeheersystemen op het gebied van powerbatterijen, energieopslagbatterijen en consumentenbatterijen.

*Voornamelijk gebruikt voor LFP, Li-ino en LTO batterijen.



V3: Hoe weet ik welk materiaal en type mijn batterij is?

*Kijk naar de batterijbehuizing. Als de normale spanning van uw batterij 3.2V aangeeft, is de batterij LiFePo4.

*Als de normale spanning van uw batterij 3.6V of 3.7V aangeeft, is de batterij een Li-ion of Lto batterij.



V4. Heeft u minimale bestelvereisten?

Kan het worden aangepast? Wat is de doorlooptijd voor monsters en batches?

*Onze minimale bestelhoeveelheid is 1 stuk, ODM-aanpassing is beschikbaar.

* 1 ~ 3 dagen levering van bestaande monsters, 3 ~ 10 dagen levering van aangepaste monsters.



V5: Wat als ik het niet kan gebruiken?

*Reguliere producten hebben instructievideo's, We kunnen ook online videogesprek begeleiding van ingenieurs ondersteunen.



V6. Wat zijn uw betalingsvoorwaarden?

*We accepteren bankoverschrijving en contante betaling, alles bespreekbaar. Betaalmethode: visa, mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB



V7. Hoe garandeert u de kwaliteit?

* Al onze producten worden onderworpen aan professionele laboratorium 100% testen, evenals herhaalde verouderingstesten.

* Verkregen FCC, CE, ROHS en andere internationale standaardcertificeringen.

* Bied 3 jaar garantie na verkoop. Gratis reserve-eenheden ter vervanging binnen 3 jaar.



V8. Hoe kies ik een BMS dat geschikt is voor onze batterij?

*Afhankelijk van de spanning en stroom die bij uw batterij passen, kunt u onze klantenservice raadplegen en wij zullen u voorzien van het meest geschikte batterijbeheersysteem.



V9. Hoe kan ik contact met u opnemen?

*We hebben 7x24 uur online service, laat ons een bericht online achter.

*U kunt ook contact met ons opnemen via e-mail, WhatsApp, WeChat, etc. (zie hieronder). We werken graag met u samen.



Opmerking: Wij zijn bronfabrikant, we hebben ons eigen merk "EnerKey",We kunnen producten aanpassen aan uw vereisten (spanning, draad, etc.).
We kunnen u een concurrerende prijs in de markt bieden als u een bulkorder heeft, neem dangerust contact met ons op.
Mobiel & WhatsApp & WeChat:+86 15387469240;E-mail: kiwi@enerkey.cn
