BMS voor verschillende toepassingen
>

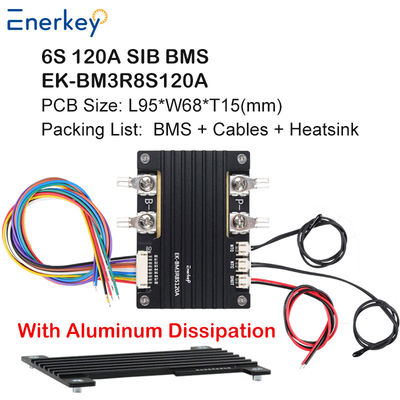

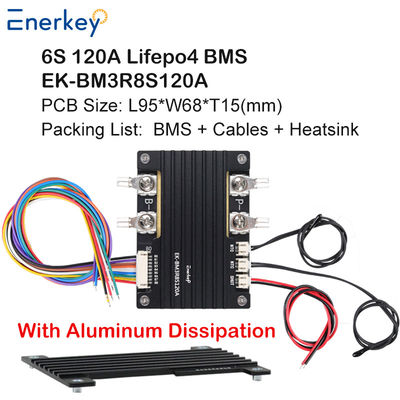

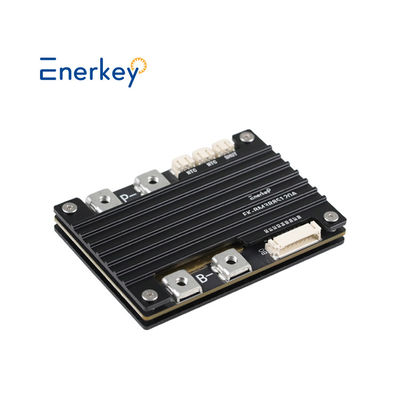

Enerkey BMS 6S 120A Lithiumbatterijbeschermingsbord Compatibel met Li-ion/Lifepo4/Lto/SIB batterijpakket

Enerkey BMS 6S 120A Lithiumbatterijbeschermingsbord Compatibel met Li-ion/Lifepo4/Lto/SIB batterijpakket

Merknaam: Enerkey
Modelnummer: EK-BM3R8S120A
MOQ: 40pieces
Prijs: $16.5-$29.5
Verpakking: Strong paper box +EVA Foam
Betalingsvoorwaarden: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Gedetailleerde informatie
Plaats van herkomst:
Shenzhen, China
Certificering:
ISO9001/CE/ROHS
Naam van het product:
6S 120A Lithiumbatterij BMS met Heatsink
Dikte van koper:
2 oz
Toepassing:
RV-energieopslag
Dikte van het bord:
1.6mm
Battery Type:
Li-ion/Lifepo4/Lto/SIB
Allowable Operating Voltage Range:
0-30V
Nominale ontladingsstroomstroom:
120A
Peak Starting Current:
300A
Used For:
Lithium Battery Protection Board
Sleutelwoorden:
6s bms
Base Material:
FR-4
Surface Finishing:
Lead-free spray tin
Product Size:
L95xW68xT15mm
Weight with Package:
0.25kg
Supply Ability:
1000000pcs per day
Productomschrijving

Enerkey BMS 6S 120A Lithiumbatterijbeschermingsbord Compatibel met Li-ion/Lifepo4/Lto/SIB batterijpakket

Productbeschrijving

1Deze reeks lithiumbatteriebeschermingsborden is een energiebeheersysteem (BMS) dat is ontworpen voor ternarische lithiumbatterijen.
2Deze serie lithiumbatteriebeschermingsborden maakt gebruik van automotive-grade MOS, 2oz dikke koperen folie en koperen strips voor het delen van stroom, waardoor het beveiligingsbord zeer nauwkeurig is,met een ultralage interne weerstand en een ultralage warmteopwekking.
3. op basis van de fundamentele beschermingsfuncties van het bord, zoals overladingsbescherming, overontladingsbescherming, overstroombescherming, overtemperatuurbescherming, kortsluitbescherming, enz.,een balansfunctie, resetfunctie, elektrostatische bescherming, stof- en vochtbescherming worden toegevoegd.
4Dit lithiumbatteriebeschermingsbord (EK-BM3R8S120A) gebruikt geïntegreerde oplossingen van 3S/4S/5S/6S/7S/8S.U kunt flexibel het vereiste aantal snaren te selecteren volgens de bedrading diagram verstrekt door ons bedrijf.
5Het wordt voornamelijk gebruikt in de batterijpakketten van elektrische scooters, elektrische fietsen, elektrische gereedschappen, autowasmachines, kleine huishoudelijke apparaten, modelvliegtuigen en andere producten.Speelt voornamelijk de rol van de bescherming van de batterij.





Vaak gestelde vragen (FAQ)
V: Ondersteunt het ijzer-lithiumbatterijen?
A: Ja, de overladingsbescherming kan worden ingesteld op 3,65 V (standaard ternarische lithiumparameters, moeten worden aangepast met aantekeningen).
V: Kan het parallel worden gebruikt om de stroom uit te breiden?
A: Parallelle verbinding wordt niet ondersteund, maar een 200A versie kan worden aangepast.



Betrouwbaarheidsbevestiging
CE/FCC/RoHS gecertificeerd, PICC verzekert product aansprakelijkheidsverzekering.
De cumulatieve zendingen zijn hoger dan 500.000, en coöperatieve klanten zijn onder meer XX elektrische voertuigen en XX energieopslagmerken (LOGO-muren kunnen worden geplaatst).



Toepassingscompatibiliteit
• Toepasselijke scenario's: elektrische voertuigen, energieopslagsystemen, industriële apparatuur (zoals AGV-robots)
• Toepasselijke batterijtypen: drievoudige lithium-/lithium-ijzer-/lithium-titanat-/natriumionbatterijpakketten (parameters moeten worden aangepast naargelang het aantal snaren)

Enerkey BMS 6S 120A Lithiumbatterijbeschermingsbord Compatibel met Li-ion/Lifepo4/Lto/SIB batterijpakket 0

Enerkey BMS 6S 120A Lithiumbatterijbeschermingsbord Compatibel met Li-ion/Lifepo4/Lto/SIB batterijpakket 1

Enerkey BMS 6S 120A Lithiumbatterijbeschermingsbord Compatibel met Li-ion/Lifepo4/Lto/SIB batterijpakket 2

Enerkey BMS 6S 120A Lithiumbatterijbeschermingsbord Compatibel met Li-ion/Lifepo4/Lto/SIB batterijpakket 3



Enerkey BMS 6S 120A Lithiumbatterijbeschermingsbord Compatibel met Li-ion/Lifepo4/Lto/SIB batterijpakket 4



Technische parameters



  Type van item Parameters
1 Parameteroverzicht Productmodel EK-BM3R8S120A
Productgrootte ((mm) L95*W68*T15
Gewicht van het product ((kg) 0.25
Materiaal van het product FR-4 / Loodvrij spuitblik
Toepasselijk type batterij Lifepo4 Li-ion Het SIB
Toepasselijke batterijstreng 3S-8S 3S-8S 3S-8S 3S-8S
Nominale ontladingsstroom 120A 120A 120A 120A
Piekstartstroom 300A 300A 300A 300A
  Type van item - Trigger.
(tijd)
- Trigger.
(tijd)
- Trigger.
(tijd)
- Trigger.
(tijd)
- Trigger.
(tijd)
- Trigger.
(tijd)
- Trigger.
(tijd)
- Trigger.
(tijd)
2 Bescherming van het opladen De waarde van de spanning voor overspanningsbescherming 3.65V/1S 3.50V/1S 4.25V/1S 4.05V/1S 2.85V/1S 2.75V/1S 3.95V/1S 3.80V/1S
Gelijke faseverschilspanningswaarde Triggerspanningsverschil 30mV / triggertijd 0,5S / balanstijd 10S cyclus
Gelijke spanningswaarde 3.45V 3.70V 2.50V 3.10V
Overstroomwaarde 120A/2S, ontkoppel de oplader om te herstellen
Laag temperatuurwaarde Bescherming tegen overtemperatuur 60°C/2S / Afgifte 55°C/2S
Overtemperatuurwaarde Bescherming tegen lachte temperatuur -5°C/2S / Afgifte 0°C/2S
3 Ontladingsbescherming Onderspanningsbeschermingsspanning 2.30V/1S 2.70V/1S 2.75V/1S 3.0V/1S 1.70V/1S 1.80V/1S 1.50V/1S 2.00V/1S
1Beschermingswaarde tegen overstromingen 150A/2S, ontkoppelen van de belasting of activeren van het opladen
2Beschermingswaarde tegen overstroom 250A/0.5S, ontkoppelen van de belasting of activeren van het opladen
Waarde voor kortsluitingsbescherming 500A/128uS, ontkoppelbelasting of actief laadvermogen
Laag temperatuurwaarde Bescherming tegen ontlading bij overtemperatuur 65°C/2S, afgifte 60°C/2S
Overtemperatuurwaarde Bescherming tegen lage ontladingstemperatuur -20°C/2S, afgifte -10°C/2S
4 Andere Standby-stroomverbruik 25uA
Vergrendelingsspanning van de moederbord /



Grootte $ Verpakkingslijst



Pakket inbegrepen:
1 * BMS met warmtezuiger
1 * NTC-terminalkabel
1 * Schakelkabel
1 * Terminalkabel
6 * Terminale lippen
6 * M5 schroeven

Enerkey BMS 6S 120A Lithiumbatterijbeschermingsbord Compatibel met Li-ion/Lifepo4/Lto/SIB batterijpakket 5



Draaddiagram



Enerkey BMS 6S 120A Lithiumbatterijbeschermingsbord Compatibel met Li-ion/Lifepo4/Lto/SIB batterijpakket 6

Voorzorgsmaatregelen voor bedrading:
1De installatie van het beschermbord vereist een zekere hoeveelheid technische elektronische kennis.
2. Bij het bedraden, first connect the B- wire at the soldering pad position to the total negative terminal of the battery (the B- wire should be soldered to a short and thick wire) and solder the wired terminal to the battery pack first, en plaats vervolgens de beschermende plaat.
3De verbinding tussen de batterijterminal B- en de beschermplaatterminal B- dient kort en dik te zijn.anders zorgt het ervoor dat het beveiligingsbord vooraf oplaadt en ontlaadt en dat het niet werkt.

4. Je moet dikke draden gebruiken bij het bedraden van P+/P-. Draden die te dun en te lang zijn, zullen het bord verbranden!



Veelgestelde vragen



Waarom hebben we jou gekozen?

* We kunnen u een efficiënte after-sales service bieden, met meer dan 10 jaar sterke technische ondersteuning.

* Producten hebben FCC, CE, ROHS en andere internationale normen gecertificeerd.

* We kunnen u voorzien van fabrieksprijs, welkom om onze fabriek en productieproces te bezoeken.



Q2. Wat is uw productassortiment (type)?

*We zijn voornamelijk bezig met batterijbeheersystemen op het gebied van energiebatterijen, energieopslagbatterijen en batterijen voor consumenten.

*Vooral gebruikt voor LFP-, Li-ino- en LTO-batterijen.



V3: Hoe weet ik van welk materiaal en type mijn batterij is?

*Kijk naar de batterij, als de normale spanning van uw batterij 3,2V is, is de batterij LiFePo4.

*Als de normale spanning van uw batterij 3,6 V of 3,7 V is, is de batterij een Li-ion- of Lto-batterij.



Q4. Hebt u minimale bestelvereisten?

Wat is de doorlooptijd voor monsters en batches?

*Onze minimale bestelhoeveelheid is 1 stuk, ODM-aanpassing is beschikbaar.

* 1~3 dagen levering van bestaande monsters, 3~10 dagen levering van aangepaste monsters.



V5: Wat als ik het niet kan gebruiken?

*Gebruikelijke producten hebben instructievideo's, we kunnen ook online video-oproepbegeleiding van ingenieurs ondersteunen.



Wat zijn uw betalingsvoorwaarden?

* We accepteren overschrijving en contante betaling, allemaal onderhandelbaar. Betalingsmethode: visa, mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB



V7: Hoe garandeert u de kwaliteit?

* Al onze producten worden onderworpen aan 100% professionele laboratoriumtests, evenals herhaalde verouderingstests.

* Verworven FCC, CE, ROHS en andere internationale standaard certificering.

* Biedt 3 jaar garantie na verkoop.



V8. Hoe kan ik een BMS kiezen die geschikt is voor mijn batterij?

*Afhankelijk van de spanning en stroom die bij uw batterij past, kunt u onze klantenservice raadplegen en wij zullen deze voor u voorzien van het meest geschikte batterijbeheersysteem.



Q9. Hoe kan ik contact met u opnemen?

*We hebben 7x24 uur online service, laat ons een bericht online.

*Je kunt ons ook contacteren via e-mail, WhatsApp, WeChat, etc. We zijn zo blij om met je samen te werken.



We zijn de bronfabrikant, we hebben ons eigen merk voor "EnerKey",We kunnen product aanpassen als uw vereiste ((spanning, draad,etc).
We kunnen u een concurrerende prijs op de markt bieden als u bulk bestelling, alstublieftaarzel niet om contact met ons op te nemen.
Mobiele & WhatsApp & Wechat:+86 15387469240;E-mail: Kiwi@enerkey.cn
