BMS voor verschillende toepassingen
>

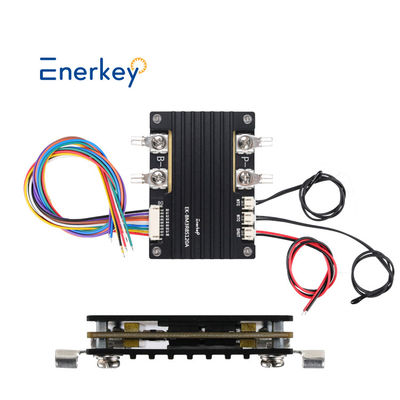

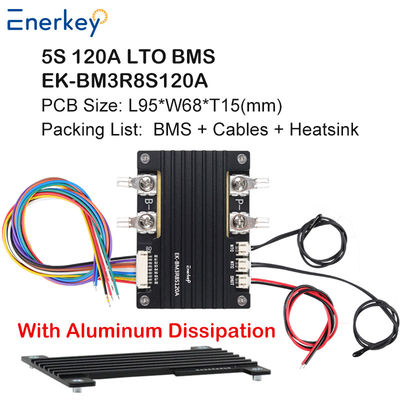

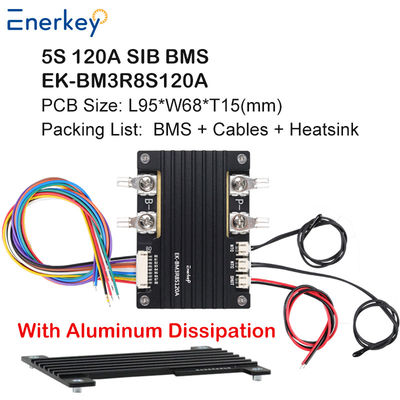

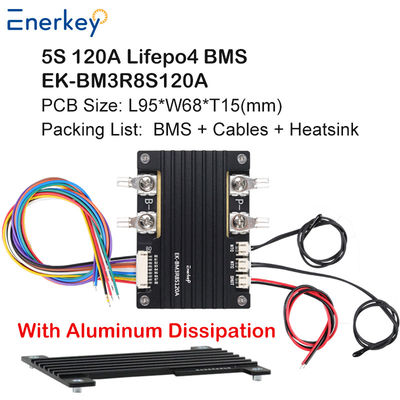

Enerkey BMS 5S 120A Militaire MOS Lithiumbatterijbeschermingsbord met balancering voor energieopslag in de buitenlucht

Enerkey BMS 5S 120A Militaire MOS Lithiumbatterijbeschermingsbord met balancering voor energieopslag in de buitenlucht

Merknaam: Enerkey
Modelnummer: EK-BM3R8S120A
MOQ: 30pieces
Prijs: $17.5-$20.5
Verpakking: Strong paper box +EVA Foam
Betalingsvoorwaarden: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Gedetailleerde informatie
Place of Origin:
Shenzhen, China
Certificering:
ISO9001/CE/ROHS
Product Name:
5S 120A Lithium Battery BMS with Heatsink
Copper Thickness:
2oz
Application:
Industrial energy storage
Board Thickness:
1.6mm
Type batterij:
Li-ion/Lifepo4/Lto/SIB
Allowable Operating Voltage Range:
0-30V
Rated Discharge Currenturrent:
120A
Piekstartstroom:
300A
Used For:
Lithium Battery Protection Board
Keywords:
5S BMS
Basismateriaal:
FR-4
Surface Finishing:
Lead-free spray tin
Grootte van het product:
L95xW68xT15mm
Weight with Package:
0.25kg
Supply Ability:
1000000pcs per day
Productomschrijving

Enerkey BMS 5S 120A Militaire MOS Lithiumbatterijbeschermingsbord met balancering voor energieopslag in de buitenlucht

Productbeschrijving

Elektrische parameters
1. Spanningsbereik
Toepasselijke batterijpakket: 3S (terner lithium 12,6V) tot 8S (FeLi 33,6V)
Beschermingsdrempel tegen overlading: enkelcel 4,25 V±0,05 V (ternerisch lithium) / 3,65 V±0,05 V (FeLi)
Beschermingsdrempel voor overontlading: enkelcel 2,45 V±0,1 V (terner lithium) / 2,0 V±0,1 V (FeLi)
2. Huidige prestaties
Continu ontladingsstroom: 120A (stabiel functioneren)
Piekstroom: 300A (ondersteunt 5-seconden pulsafscheiding)
Beschermingsresponstijd bij kortsluiting: ≤ 10 ms (zelfherstel vereist een oplaadknop)
3Temperatuurbewaking
Ingebouwde NTC-sensor, bewakingsbereik: -20°C~85°C (nauwkeurigheid ±1°C)
Hoge temperatuurbeschermingsdrempel: 70°C±5°C (programmabel instellen)



Bescherming
1. Basisbeschermingsfuncties
Bescherming tegen overlading/overontlading, overstromingsbescherming, kortsluitbescherming, temperatuurbescherming
Balanceerfunctie: passieve balancering, balanceringsstroom 80mA-150mA (spanningsverschilherstel)
2Uitgebreide bescherming
Ondersteuning van de wijziging van loodzuurbatterijen naar lithiumbatterijsystemen (spanningsparameters moeten worden afgestemd)
Bluetooth-communicatiemodule (aanpasbaar): realtime weergave van spanning, temperatuur en stroomgegevens



Structuurontwerp
1. Hardwarekonfiguratie
Materiaal van de schelp: volledig aluminium legering, gietgietproces, oppervlakte-anodiserende behandeling (anti-corrosie)
Warmteafvoeroplossing: intern thermisch geleidend siliconen + externe hittezuiger (ondersteunen van natuurlijke convectie/luchtkoeling)
2Fysieke specificaties
Afmetingen: 95 × 68 × 15 mm (compact pakket)
Gewicht: ≤ 2000 g (inclusief schil en warmteafvoercomponenten)



Verenigbaarheid en toepassing
1. Toepasselijke batterijsoorten
Ternaire lithiumbatterijen (3,6-4,2 V/cel), lithium-ijzerfosfaatbatterijen (3,2 V/cel), lithium-titanatbatterijen (2,3 V/cel), natrium-ionbatterijen (2,3 V/cel)
2Typische scenario's
Industriële apparatuur: AGV-robots, elektrische vorkhefbatterijen
Energieopslagsystemen: buitenvoorraden, zonne-energieopslagapparatuur
Verandering van voertuigen: loodzuurbatterijen vervangen door lithiumbatterijen (zoals elektrische voertuigen, campers)



Certificering en garantie
• Certificeringsnormen: RoHS, CE (in overeenstemming met exportvereisten)
• Garantieperiode: 18 maanden (niet door de mens veroorzaakte schade)



Verpakking
• Beschermingsbord × 1
• Kabel × 1

Enerkey BMS 5S 120A Militaire MOS Lithiumbatterijbeschermingsbord met balancering voor energieopslag in de buitenlucht 0

Enerkey BMS 5S 120A Militaire MOS Lithiumbatterijbeschermingsbord met balancering voor energieopslag in de buitenlucht 1

Enerkey BMS 5S 120A Militaire MOS Lithiumbatterijbeschermingsbord met balancering voor energieopslag in de buitenlucht 2

Enerkey BMS 5S 120A Militaire MOS Lithiumbatterijbeschermingsbord met balancering voor energieopslag in de buitenlucht 3



Enerkey BMS 5S 120A Militaire MOS Lithiumbatterijbeschermingsbord met balancering voor energieopslag in de buitenlucht 4



Technische parameters



  Type van item Parameters
1 Parameteroverzicht Productmodel EK-BM3R8S120A
Productgrootte ((mm) L95*W68*T15
Gewicht van het product ((kg) 0.25
Materiaal van het product FR-4 / Loodvrij spuitblik
Toepasselijk type batterij Lifepo4 Li-ion Het SIB
Toepasselijke batterijstreng 3S-8S 3S-8S 3S-8S 3S-8S
Nominale ontladingsstroom 120A 120A 120A 120A
Piekstartstroom 300A 300A 300A 300A
  Type van item - Trigger.
(tijd)
- Trigger.
(tijd)
- Trigger.
(tijd)
- Trigger.
(tijd)
- Trigger.
(tijd)
- Trigger.
(tijd)
- Trigger.
(tijd)
- Trigger.
(tijd)
2 Bescherming van het opladen De waarde van de spanning voor overspanningsbescherming 3.65V/1S 3.50V/1S 4.25V/1S 4.05V/1S 2.85V/1S 2.75V/1S 3.95V/1S 3.80V/1S
Gelijke faseverschilspanningswaarde Triggerspanningsverschil 30mV / triggertijd 0,5S / balanstijd 10S cyclus
Gelijke spanningswaarde 3.45V 3.70V 2.50V 3.10V
Overstroomwaarde 120A/2S, ontkoppel de oplader om te herstellen
Laag temperatuurwaarde Bescherming tegen overtemperatuur 60°C/2S / Afgifte 55°C/2S
Overtemperatuurwaarde Bescherming tegen lachte temperatuur -5°C/2S / Afgifte 0°C/2S
3 Ontladingsbescherming Onderspanningsbeschermingsspanning 2.30V/1S 2.70V/1S 2.75V/1S 3.0V/1S 1.70V/1S 1.80V/1S 1.50V/1S 2.00V/1S
1Beschermingswaarde tegen overstromingen 150A/2S, ontkoppelen van de belasting of activeren van het opladen
2Beschermingswaarde tegen overstroom 250A/0.5S, ontkoppelen van de belasting of activeren van het opladen
Waarde voor kortsluitingsbescherming 500A/128uS, ontkoppelbelasting of actief laadvermogen
Laag temperatuurwaarde Bescherming tegen ontlading bij overtemperatuur 65°C/2S, afgifte 60°C/2S
Overtemperatuurwaarde Bescherming tegen lage ontladingstemperatuur -20°C/2S, afgifte -10°C/2S
4 Andere Standby-stroomverbruik 25uA
Vergrendelingsspanning van de moederbord /



Grootte $ Verpakkingslijst



Pakket inbegrepen:
1 * BMS met warmtezuiger
1 * NTC-terminalkabel
1 * Schakelkabel
1 * Terminalkabel
6 * Terminale lippen
6 * M5 schroeven

Enerkey BMS 5S 120A Militaire MOS Lithiumbatterijbeschermingsbord met balancering voor energieopslag in de buitenlucht 5



Draaddiagram



Enerkey BMS 5S 120A Militaire MOS Lithiumbatterijbeschermingsbord met balancering voor energieopslag in de buitenlucht 6

Voorzorgsmaatregelen voor bedrading:
1De installatie van het beschermbord vereist een zekere hoeveelheid technische elektronische kennis.
2. Bij het bedraden, first connect the B- wire at the soldering pad position to the total negative terminal of the battery (the B- wire should be soldered to a short and thick wire) and solder the wired terminal to the battery pack first, en plaats vervolgens de beschermende plaat.
3De verbinding tussen de batterijterminal B- en de beschermplaatterminal B- dient kort en dik te zijn.anders zorgt het ervoor dat het beveiligingsbord vooraf oplaadt en ontlaadt en dat het niet werkt.

4. Je moet dikke draden gebruiken bij het bedraden van P+/P-. Draden die te dun en te lang zijn, zullen het bord verbranden!



Veelgestelde vragen



Waarom hebben we jou gekozen?

* We kunnen u een efficiënte after-sales service bieden, met meer dan 10 jaar sterke technische ondersteuning.

* Producten hebben FCC, CE, ROHS en andere internationale normen gecertificeerd.

* We kunnen u voorzien van fabrieksprijs, welkom om onze fabriek en productieproces te bezoeken.



Q2. Wat is uw productassortiment (type)?

*We zijn voornamelijk bezig met batterijbeheersystemen op het gebied van energiebatterijen, energieopslagbatterijen en batterijen voor consumenten.

*Vooral gebruikt voor LFP-, Li-ino- en LTO-batterijen.



V3: Hoe weet ik van welk materiaal en type mijn batterij is?

*Kijk naar de batterij, als de normale spanning van uw batterij 3,2V is, is de batterij LiFePo4.

*Als de normale spanning van uw batterij 3,6 V of 3,7 V is, is de batterij een Li-ion- of Lto-batterij.



Q4. Hebt u minimale bestelvereisten?

Wat is de doorlooptijd voor monsters en batches?

*Onze minimale bestelhoeveelheid is 1 stuk, ODM-aanpassing is beschikbaar.

* 1~3 dagen levering van bestaande monsters, 3~10 dagen levering van aangepaste monsters.



V5: Wat als ik het niet kan gebruiken?

*Gebruikelijke producten hebben instructievideo's, we kunnen ook online video-oproepbegeleiding van ingenieurs ondersteunen.



Wat zijn uw betalingsvoorwaarden?

* We accepteren overschrijving en contante betaling, allemaal onderhandelbaar. Betalingsmethode: visa, mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB



V7: Hoe garandeert u de kwaliteit?

* Al onze producten worden onderworpen aan 100% professionele laboratoriumtests, evenals herhaalde verouderingstests.

* Verworven FCC, CE, ROHS en andere internationale standaard certificering.

* Biedt 3 jaar garantie na verkoop.



V8. Hoe kan ik een BMS kiezen die geschikt is voor mijn batterij?

*Afhankelijk van de spanning en stroom die bij uw batterij past, kunt u onze klantenservice raadplegen en wij zullen deze voor u voorzien van het meest geschikte batterijbeheersysteem.



Q9. Hoe kan ik contact met u opnemen?

*We hebben 7x24 uur online service, laat ons een bericht online.

*Je kunt ons ook contacteren via e-mail, WhatsApp, WeChat, etc. We zijn zo blij om met je samen te werken.



We zijn de bronfabrikant, we hebben ons eigen merk voor "EnerKey",We kunnen product aanpassen als uw vereiste ((spanning, draad,etc).
We kunnen u een concurrerende prijs op de markt bieden als u bulk bestelling, alstublieftaarzel niet om contact met ons op te nemen.
