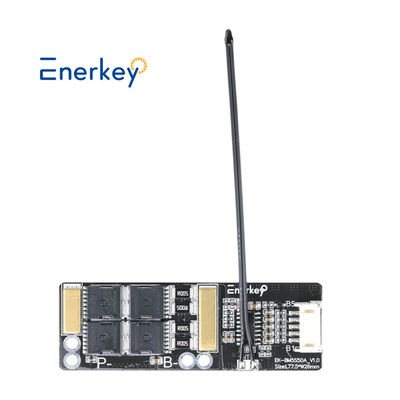

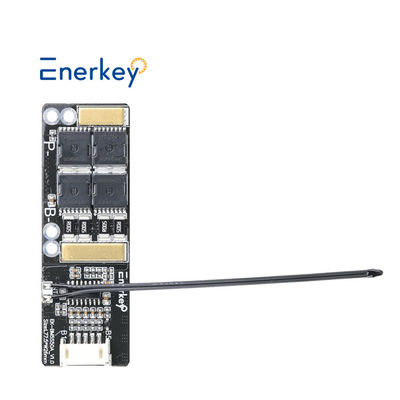

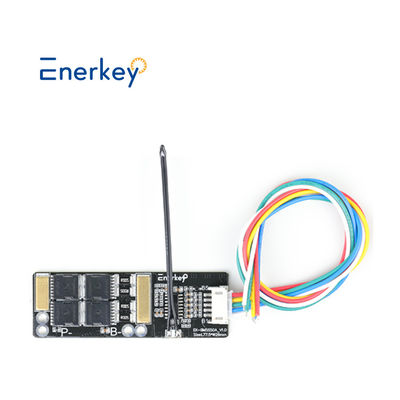

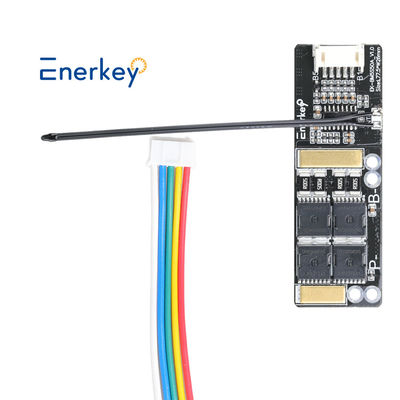

FR-4 Li-ion batterij beschermingsbord ternaire lithiumbatterij BMS 5S voor elektrische auto

Merknaam:	Enerkey
Modelnummer:	EK-BM5S50A-NTC
MOQ:	50pieces
Prijs:	$6.29-$6.69
Verpakking:	Krachtige doos + EVA-schuim
Betalingsvoorwaarden:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Gedetailleerde informatie

Productomschrijving

Gedetailleerde informatie

Plaats van herkomst:

Shenzhen, China

Certificering:

ISO9001/CE/ROHS

Naam van het product:

5S 50A Lithiumbatterij BMS met NTC

Dikte van koper:

Toepassing:

Buitenstroomvoorziening en scooter

Dikte van het bord:

1.6mm

Type batterij:

Ternaire lithiumbatterie

Toegestane werkspanningsbereik:

0-30V

Nominale ontladingsstroomstroom:

40A (type) 50A (maximaal)

Piekstartstroom:

Gebruikt voor:

Beschermingsbord voor lithiumbatterijen

NTC-lengte:

60 mm ((kan langer zijn)

Basismateriaal:

Afwerking van het oppervlak:

Loodvrij HASL

Productgrootte:

L77.5xW26xT7.3mm

Gewicht met verpakking:

0.025kg

Levering vermogen:

1000000 stuks per dag

Markeren:

FR-4 Li-ion batterijbeschermingsbord

Elektronisch voertuig ternaire lithiumbatterij BMS

Ternaire lithiumbatterij BMS 5S

Productomschrijving

Productbeschrijving

We hebben een compleet proces van aanpassing, ontwerp, testen, massaproductie en verkoop.die lithium-ion batterij bescherming pcb-boards met CANBUS kunnen aanpassen, RS485 en andere communicatie-interfaces.

Als u hoge spanningsvereisten hebt, kunt u ook onze hardware BMS aanpassen met relais.elektrische fietsen, elektrische scooters, elektrische motorfietsbatterijbeheersysteem BMS, elektrische voertuig EV-batterij BMS, enz.

Vermelding:
1. Selecteer het juiste beschermingsbord op basis van het werkelijke batterijtype en de serieverbinding.Het beschermingsbord kan het serienummer van de batterij te wisselen door jumper. Zie de uitlegfoto voor de aanpassing van de parameters voor meer details.
2Voordat het beschermingsbord wordt geïnstalleerd, moet de batterij goed worden gemengd en mogen de oude en nieuwe batterijen niet worden gemengd.
3. Verwijder de kabel voordat u de bedrading, en verbind alle draden, en vervolgens bevestig dat de bedrading correct is voordat u de kabel aansluit.het besturingskabeldiagram wordt geleidelijk verbonden met de negatieve pool van de batterijVoor de dikke lijn selecteert u de juiste vierkante draad volgens de werkelijke belastingstroomwaarde.
4Wanneer de werkstroom te groot is, wordt er tin toegevoegd aan het ingeblikte deel van de voor- en achterkant van het beschermingsbord.of de koperdraad dikker maken om de overstromingscapaciteit van het printplaatje te verhogenAnders wordt de koperen huid op het circuitbord geleid naar de stroom als gevolg van overmatige stroom.
5De fabrikant heeft geen temperatuurbeveiligingsweerstand.
6Dit beschermingsbord is voorzien van een overstromingsbescherming, een secundaire vertraging is optioneel.u kunt de secundaire overstroombeveiligingsachterstand selecteren om het optreden van valse bescherming te verminderen.

FR-4 Li-ion batterij beschermingsbord ternaire lithiumbatterij BMS 5S voor elektrische auto 0

FR-4 Li-ion batterij beschermingsbord ternaire lithiumbatterij BMS 5S voor elektrische auto 1

FR-4 Li-ion batterij beschermingsbord ternaire lithiumbatterij BMS 5S voor elektrische auto 2

FR-4 Li-ion batterij beschermingsbord ternaire lithiumbatterij BMS 5S voor elektrische auto 3

FR-4 Li-ion batterij beschermingsbord ternaire lithiumbatterij BMS 5S voor elektrische auto 4

FR-4 Li-ion batterij beschermingsbord ternaire lithiumbatterij BMS 5S voor elektrische auto 5

FR-4 Li-ion batterij beschermingsbord ternaire lithiumbatterij BMS 5S voor elektrische auto 6

Technische parameters

Enerkey Lithiumbatterij PRotectiecommissie (BMS) 3S 4S 5S 50A 11.2V 12.6V 16V 18VVoorPhotovoltaïsche zonnepanelen en industriële energie- en energieopslagsystemen voor huishoudens en elektrische auto's, scooters en motorfietsen
Productmodel	EK-BM3r4S50A	EK-BM5S50A
Geschikt b.bloedvaten	3S/4S	5S
Afmeting van het product ((mm)	L77.5xW26xT7.3	L77.5xW26xT7.3
Gewicht met doos	00,02 kg	0.025 kg
Specifieke functie	NTC (optie)
Geschikt type batterij	Lithium ((NCM)
Nominale ontladingsstroom	Type 40A / Max 50A
Nominale werkspanning B+B-	Maximaal 30V
Piekstartstroom	Type 60A
P+P-invoer weerstaan spanning	Maximaal 40 V
Beschermingswaarde voor overstromingen	Niet beperkt
Spanning voor het detecteren van lading	Min 4.2V / type 4.225V / max 4,25V
Vertragingstijd bij ladingsdetectie	Min 0,5S / type 1S / max 1,3S
Overlaadontladingsspanning	Min 4,0 V / type 4,005 V / max 4,05 V
Ontladingsdetectiespanning	Min 2,65V / type 2,7V / max 2,75V
Vertragingstijd bij opsporing van ontlading	Min 20 ms / Typ 100 ms / Max 150 ms
Ontladingsontladingsspanning	Min 2.85V / type 2.95V / max 3.05V
Voorwaarden voor hefbescherming	Ontkoppelen van externe belasting of zelfherstel van de lading
Overstromingsdetectiespanning	Type 0,1 V
Beschermingsstroom bij overstroom	Min 75A / type 80A / max 85A
Beschermingstijd tegen overstroom	Min 0.7S / type 1S / max 1.3S
Voorwaarden voor hefbescherming	Ontkoppelen van externe belasting of zelfherstel van de lading
Kortsluitingsbescherming	Type 80A
Detectievertragingstijd	Min 150μS / Typ 250μS / Max 400μS
Voorwaarden voor hefbescherming	Ontkoppelen van externe belasting of zelfherstel van de lading
Standaard weerstand van het hoofdcircuit	Typ 9mΩ / Max 10mΩ
Normaal werkstroomverbruik	Typ 10μA / maximaal 15μA
Huidige consumptie tijdens de slaap	Maximaal 2,5 μA
Werktemperatuur	-40 °C ~ +85 °C

Grootte $ Verpakkingslijst

FR-4 Li-ion batterij beschermingsbord ternaire lithiumbatterij BMS 5S voor elektrische auto 7

Draaddiagram

FR-4 Li-ion batterij beschermingsbord ternaire lithiumbatterij BMS 5S voor elektrische auto 8

Voorzorgsmaatregelen voor bedrading:
1De installatie van het beschermbord vereist een zekere hoeveelheid technische elektronische kennis.
2. Bij het bedraden, first connect the B- wire at the soldering pad position to the total negative terminal of the battery (the B- wire should be soldered to a short and thick wire) and solder the wired terminal to the battery pack first, en plaats vervolgens de beschermende plaat.
3De verbinding tussen de batterijterminal B- en de beschermplaatterminal B- dient kort en dik te zijn.anders zorgt het ervoor dat het beveiligingsbord vooraf oplaadt en ontlaadt en dat het niet werkt.

4. Je moet dikke draden gebruiken bij het bedraden van P+/P-. Draden die te dun en te lang zijn, zullen het bord verbranden!

Veelgestelde vragen

Waarom hebben we jou gekozen?

* We kunnen u een efficiënte after-sales service bieden, met meer dan 10 jaar sterke technische ondersteuning.

* Producten hebben FCC, CE, ROHS en andere internationale normen gecertificeerd.

* We kunnen u voorzien van fabrieksprijs, welkom om onze fabriek en productieproces te bezoeken.

Q2. Wat is uw productassortiment (type)?

*We zijn voornamelijk bezig met batterijbeheersystemen op het gebied van energiebatterijen, energieopslagbatterijen en batterijen voor particulieren.

*Vooral gebruikt voor LFP-, Li-ino- en LTO-batterijen.

V3: Hoe weet ik van welk materiaal en type mijn batterij is?

*Kijk naar de batterij, als de normale spanning van uw batterij 3,2V is, is de batterij LiFePo4.

*Als de normale spanning van uw batterij 3,6 V of 3,7 V is, is de batterij een Li-ion- of Lto-batterij.

Q4. Hebt u minimale bestelvereisten?

Wat is de doorlooptijd voor monsters en batches?

*Onze minimale bestelhoeveelheid is 1 stuk, ODM-aanpassing is beschikbaar.

* 1~3 dagen levering van bestaande monsters, 3~10 dagen levering van aangepaste monsters.

V5: Wat als ik het niet kan gebruiken?

*Gebruikelijke producten hebben instructievideo's, we kunnen ook online video-oproepbegeleiding van ingenieurs ondersteunen.

Wat zijn uw betalingsvoorwaarden?

* We accepteren overschrijving en contante betaling, allemaal onderhandelbaar. Betalingsmethode: visa, mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB

V7: Hoe garandeert u de kwaliteit?

* Al onze producten worden onderworpen aan 100% professionele laboratoriumtests, evenals herhaalde verouderingstests.

* Verworven FCC, CE, ROHS en andere internationale standaard certificering.

* Biedt 3 jaar garantie na verkoop.

V8. Hoe kan ik een BMS kiezen die geschikt is voor mijn batterij?

*Afhankelijk van de spanning en stroom die bij uw batterij past, kunt u onze klantenservice raadplegen en wij zullen deze voor u voorzien van het meest geschikte batterijbeheersysteem.

Q9. Hoe kan ik contact met u opnemen?

*We hebben 7x24 uur online service, laat ons een bericht online.

*Je kunt ons ook contacteren via e-mail, WhatsApp, WeChat, etc. We zijn zo blij om met je samen te werken.

We zijn de bronfabrikant, we hebben ons eigen merk voor "EnerKey",We kunnen product aanpassen als uw vereiste ((spanning, draad,etc).

We kunnen u een concurrerende prijs op de markt bieden als u bulk bestelling, alstublieftaarzel niet om contact met ons op te nemen.

Mobiele & WhatsApp & Wechat:+86 15387469240;E-mail: Kiwi@enerkey.cn
