Batterij BMS-bord
>

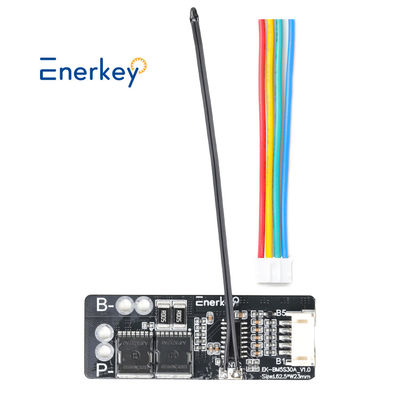

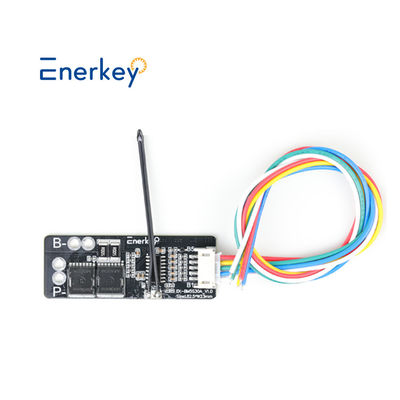

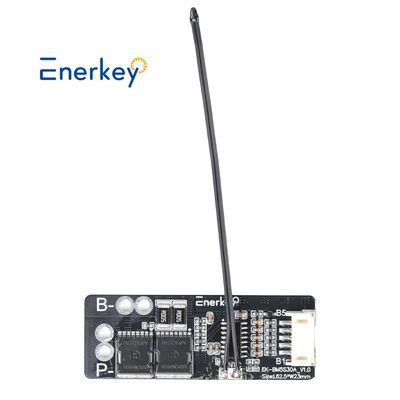

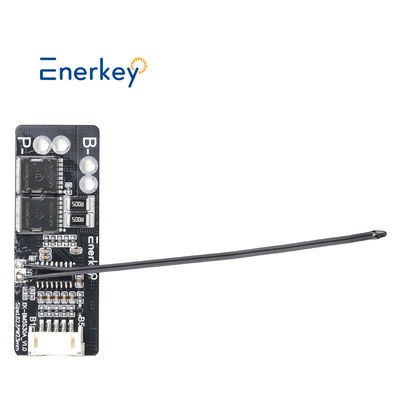

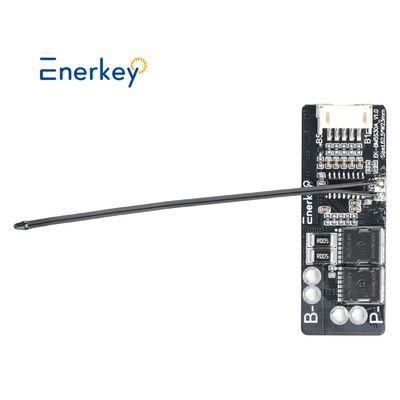

18V 21V Li-ion Lithiumbattery BMS 5S 30A Met NTC Battery Pack Balance Charger Cell Protection Circuit Board

18V 21V Li-ion Lithiumbattery BMS 5S 30A Met NTC Battery Pack Balance Charger Cell Protection Circuit Board

Merknaam: Enerkey
Modelnummer: EK-BM5S30A-NTC
MOQ: 50pieces
Prijs: $4.29-$4.59
Verpakking: Krachtige doos + EVA-schuim
Betalingsvoorwaarden: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Gedetailleerde informatie
Plaats van herkomst:
Shenzhen, China
Certificering:
ISO9001/CE/ROHS
Naam van het product:
5S 30A Lithiumbatterij BMS met NTC
Dikte van koper:
2oz
Toepassing:
Buitenstroomvoorziening en scooter
Dikte van het bord:
1.6mm
PCB-laag:
4 laag
Toegestane werkspanningsbereik:
0-30V
Nominale ontladingsstroomstroom:
25A (type) 30A (maximaal)
Piekstartstroom:
60A
Type batterij:
Ternaire lithiumbatterie
NTC-lengte:
60 mm ((kan langer zijn)
Basismateriaal:
FR-4
Afwerking van het oppervlak:
Loodvrij HASL
Productgrootte:
L62.5xW23xT7.3mm
Gewicht met verpakking:
0.015kg
Levering vermogen:
1000000 stuks per dag
Markeren:

5S Lithium-ion batterij BMS

,

30A Lithium-ion batterij BMS

,

Cellenbeschermingscircuits

Productomschrijving



Productbeschrijving

Kenmerken:

1) hoog nauwkeurig spanningsdetectiecircuit;

2) de aansluiting van de laadmachine met een hoogspanningsinrichting;

3) ingebouwde driefasige overstromingsdetectiecircuit (overstromings 1, overstromings 2 of kortsluiting van de belasting);

4) MOS-transistor kan de batterijlading en -ontlading regelen;

5) laag standby stroomverbruik.



Briefparameter:

Overladingspanning:4.25-4,35v ± 0,05v
Overontladingsspanning: 2,3-3,0v ± 0,05v
Maximale werkstroom:25A
Maximale piekstroom:35-40A
Werktemperatuur: -40 --- 50
Opbergtemperatuur: -40... -80
Kleine stroom: 50 uA
Levensduur: meer dan 30000 uur
Weerstand:minder dan 100mH
Kortsluiting: Beschermbaar, opladen kan herstellen
Grootte: 56*45*4,0 mm

5S 30A 16v



Toepassing: nominale spanning van 3,2 V, 3,7 V lithiumbatterij (inclusief 18650.26650, polymer lithiumbatterij).
Continu ontladingsstroom (bovengrens): 25A (als de koelomgeving niet goed is, vermindert u het gebruik van de belastingstroom).
Continu oplaadstroom (bovengrens): 20A;geschikt voor boormachines met een startstroom van minder dan 60A en een vermogen van minder dan 100W.
Opmerking 1: Voor een succesvolle start van de boor zijn drie 15C-20C-batterijen of zes 10C-15C-batterijen nodig (gewone 18650 kan de boor niet starten!!).


Noot 2: volgens de kaart van de bedrading 0V, 4.2V, 8.4V, 12.6V, niet opzettelijk kortsluiting.
Opmerking 3: Wanneer de motorborstel wordt gebruikt, wordt geprobeerd de motor aan te sluiten op de niet-polaire condensator (weerstand te bieden aan spanning boven 25 V,capaciteit 10uF-100uF) aan de positieve en negatieve eindpunten van de motor om de omgekeerde piek van de motor te voorkomenBreek de MOS buis.
Opmerking 4: 3 groepen batterijen in serie, zorg ervoor dat de spanning van elke groep batterijen, indien niet hetzelfde, vul elke batterij apart en gebruik vervolgens in serie.De spanning daalt sneller batterij die groep is slechte batterij.
Voor sommige van de slechte basis van elektronische klanten om uit te leggen: gebalanceerde lading is slechts hulpfuncties, probeer een goede batterij en slechte batterij gemengd samen!3 sets batterijcapaciteit / weerstand dichter bij de betere! (2 goede batterij 1 Slecht batterijgebruik effect = 3 slecht batterijgebruik effect).
Laadspanning: 12,6V - 16V

18V 21V Li-ion Lithiumbattery BMS 5S 30A Met NTC Battery Pack Balance Charger Cell Protection Circuit Board 0

18V 21V Li-ion Lithiumbattery BMS 5S 30A Met NTC Battery Pack Balance Charger Cell Protection Circuit Board 1



18V 21V Li-ion Lithiumbattery BMS 5S 30A Met NTC Battery Pack Balance Charger Cell Protection Circuit Board 2

18V 21V Li-ion Lithiumbattery BMS 5S 30A Met NTC Battery Pack Balance Charger Cell Protection Circuit Board 3

18V 21V Li-ion Lithiumbattery BMS 5S 30A Met NTC Battery Pack Balance Charger Cell Protection Circuit Board 4

18V 21V Li-ion Lithiumbattery BMS 5S 30A Met NTC Battery Pack Balance Charger Cell Protection Circuit Board 5

18V 21V Li-ion Lithiumbattery BMS 5S 30A Met NTC Battery Pack Balance Charger Cell Protection Circuit Board 6



Technische parameters
Enerkey Lithiumbatterij PRotectiecommissie (BMS) 3S 4S 5S 30A 11.2V 12.6V 16V 18VVoorPhotovoltaïsche zonnepanelen en industriële energie- en energieopslagsystemen voor huishoudens en elektrische auto's, scooters en motorfietsen

Productmodel

EK-BM3r4S30A

EK-BM5S30A

Geschikt b.bloedvaten
3S/4S
5S
Afmeting van het product ((mm) L62.5xW23xT7.3 L62.5xW23xT7.3
Gewicht met doos 0.015 kg 0.020 kg
Specifieke functie NTC (optie)
Geschikt type batterij Lithium ((NCM)
Nominale ontladingsstroom Typ 25A / Max 30A
Nominale werkspanning B+B- Maximaal 30V
Piekstartstroom Type 60A
P+P-invoer weerstaan spanning
Maximaal 40 V
Beschermingswaarde voor overstromingen
Niet beperkt
Spanning voor het detecteren van lading Min 4.2V / type 4.225V / max 4,25V
Vertragingstijd bij ladingsdetectie
Min 0,5S / type 1S / max 1,3S
Overlaadontladingsspanning
Min 4,0 V / type 4,005 V / max 4,05 V

 Ontladingsdetectiespanning

Min 2,65V / type 2,7V / max 2,75V
Vertragingstijd bij opsporing van ontlading Min 20 ms / Typ 100 ms / Max 150 ms
Ontladingsontladingsspanning Min 2.85V / type 2.95V / max 3.05V
Voorwaarden voor hefbescherming
Ontkoppelen van externe belasting of zelfherstel van de lading
Overstromingsdetectiespanning Type 0,1 V
Beschermingsstroom bij overstroom Min 20A / type 23A / max 25A
Beschermingstijd tegen overstroom Min 0.7S / type 1S / max 1.3S
Voorwaarden voor hefbescherming Ontkoppelen van externe belasting of zelfherstel van de lading
Kortsluitingsbescherming Type 40A
Detectievertragingstijd Min 150μS / Typ 250μS / Max 400μS
Voorwaarden voor hefbescherming Ontkoppelen van externe belasting of zelfherstel van de lading
Standaard weerstand van het hoofdcircuit Typ 9mΩ / Max 10mΩ
Normaal werkstroomverbruik Typ 10μA / maximaal 15μA
Huidige consumptie tijdens de slaap Maximaal 2,5 μA
Werktemperatuur
-40 °C ~ +85 °C



Grootte $ Verpakkingslijst



18V 21V Li-ion Lithiumbattery BMS 5S 30A Met NTC Battery Pack Balance Charger Cell Protection Circuit Board 7



Draaddiagram



18V 21V Li-ion Lithiumbattery BMS 5S 30A Met NTC Battery Pack Balance Charger Cell Protection Circuit Board 8

Voorzorgsmaatregelen voor bedrading:
1De installatie van het beschermbord vereist een zekere hoeveelheid technische elektronische kennis.
2. Bij het bedraden, first connect the B- wire at the soldering pad position to the total negative terminal of the battery (the B- wire should be soldered to a short and thick wire) and solder the wired terminal to the battery pack first, en plaats vervolgens de beschermende plaat.
3De verbinding tussen de batterijterminal B- en de beschermplaatterminal B- dient kort en dik te zijn.anders zorgt het ervoor dat het beveiligingsbord vooraf oplaadt en ontlaadt en dat het niet werkt.

4. Je moet dikke draden gebruiken bij het bedraden van P+/P-. Draden die te dun en te lang zijn, zullen het bord verbranden!



Veelgestelde vragen



Waarom hebben we jou gekozen?

* We kunnen u een efficiënte after-sales service bieden, met meer dan 10 jaar sterke technische ondersteuning.

* Producten hebben FCC, CE, ROHS en andere internationale normen gecertificeerd.

* We kunnen u voorzien van fabrieksprijs, welkom om onze fabriek en productieproces te bezoeken.



Q2. Wat is uw productassortiment (type)?

*We zijn voornamelijk bezig met batterijbeheersystemen op het gebied van energiebatterijen, energieopslagbatterijen en batterijen voor particulieren.

*Vooral gebruikt voor LFP-, Li-ino- en LTO-batterijen.



V3: Hoe weet ik van welk materiaal en type mijn batterij is?

*Kijk naar de batterij, als de normale spanning van uw batterij 3,2V is, is de batterij LiFePo4.

*Als de normale spanning van uw batterij 3,6 V of 3,7 V is, is de batterij een Li-ion- of Lto-batterij.



Q4. Hebt u minimale bestelvereisten?

Wat is de doorlooptijd voor monsters en batches?

*Onze minimale bestelhoeveelheid is 1 stuk, ODM-aanpassing is beschikbaar.

* 1~3 dagen levering van bestaande monsters, 3~10 dagen levering van aangepaste monsters.



V5: Wat als ik het niet kan gebruiken?

*Gebruikelijke producten hebben instructievideo's, we kunnen ook online video-oproepbegeleiding van ingenieurs ondersteunen.



Wat zijn uw betalingsvoorwaarden?

* We accepteren overschrijving en contante betaling, allemaal onderhandelbaar. Betalingsmethode: visa, mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB



V7: Hoe garandeert u de kwaliteit?

* Al onze producten worden onderworpen aan 100% professionele laboratoriumtests, evenals herhaalde verouderingstests.

* Verworven FCC, CE, ROHS en andere internationale standaard certificering.

* Biedt 3 jaar garantie na verkoop.



V8. Hoe kan ik een BMS kiezen die geschikt is voor mijn batterij?

*Afhankelijk van de spanning en stroom die bij uw batterij past, kunt u onze klantenservice raadplegen en wij zullen deze voor u voorzien van het meest geschikte batterijbeheersysteem.



Q9. Hoe kan ik contact met u opnemen?

*We hebben 7x24 uur online service, laat ons een bericht online.

*Je kunt ons ook contacteren via e-mail, WhatsApp, WeChat, etc. We zijn zo blij om met je samen te werken.



We zijn de bronfabrikant, we hebben ons eigen merk voor "EnerKey",We kunnen product aanpassen als uw vereiste ((spanning, draad,etc).
We kunnen u een concurrerende prijs op de markt bieden als u bulk bestelling, alstublieftaarzel niet om contact met ons op te nemen.
Mobiele & WhatsApp & Wechat:+86 15387469240;E-mail: Kiwi@enerkey.cn
