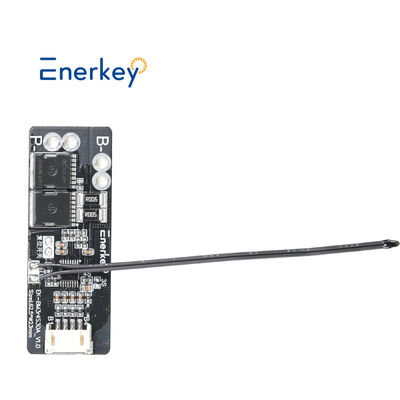

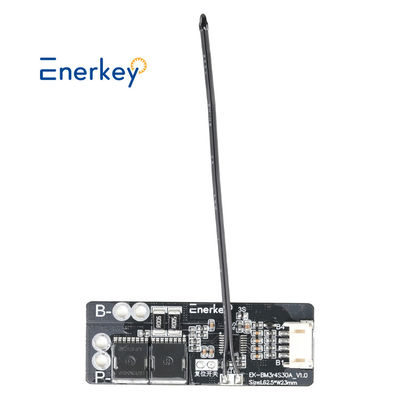

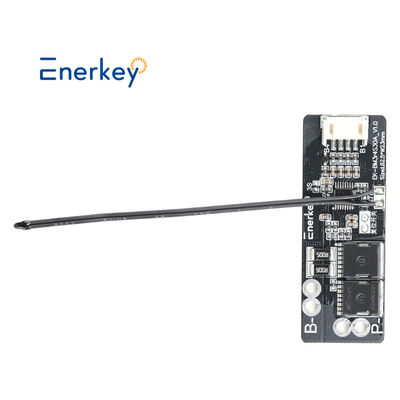

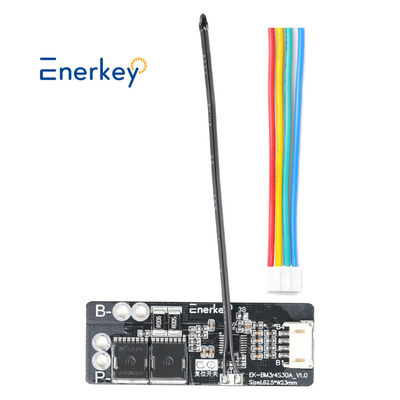

Enerkey 3S 4S 30A BMS Met NTC, 18650 Li-ion Lithium Battery Cell PCB Protection Board

Merknaam:	Enerkey
Modelnummer:	EK-BM3r4S30A-NTC
MOQ:	50pieces
Prijs:	$3.29-$3.89
Verpakking:	Krachtige doos + EVA-schuim
Betalingsvoorwaarden:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Gedetailleerde informatie

Productomschrijving

Gedetailleerde informatie

Plaats van herkomst:

Shenzhen, China

Certificering:

ISO9001/CE/ROHS

Naam van het product:

3S 4S 30A Lithiumbatterij BMS met NTC

Dikte van koper:

Toepassing:

Zonnepanelen en energieopslagsystemen

Dikte van het bord:

1.6mm

PCB-laag:

4 laag

Toegestane werkspanningsbereik:

0-30V

Nominale ontladingsstroomstroom:

25A (type) 30A (maximaal)

Piekstartstroom:

Type batterij:

Ternaire lithiumbatterie

NTC-lengte:

60 mm ((kan langer zijn)

Basismateriaal:

Afwerking van het oppervlak:

Loodvrij HASL

Productgrootte:

L62.5xW23xT7.3mm

Gewicht met verpakking:

0.015kg

Levering vermogen:

1000000 stuks per dag

Markeren:

18650 PCB-beschermingsplaat voor cellen

PCB-beschermingsbord voor batterijcellen

3S 4S 30A BMS met NTC

Productomschrijving

Productbeschrijving

Deze lithiumbatterijbeschermingsplaat (EK-BM3r4S30A) gebruikt geïntegreerde 3S- en 4S-oplossingen.Het vereiste aantal snaren kan flexibel worden geselecteerd volgens het bedradingsschema van ons bedrijf.
Het wordt voornamelijk gebruikt in de batterijpakketten van elektrische scooters, elektrische fietsen, elektrische gereedschappen, autowasmachines, kleine huishoudelijke apparaten, modelvliegtuigen en andere producten.Speelt voornamelijk de rol van de bescherming van de batterij.

1 Overladingsdetectiespanning: 4,25 ± 0,025 V
2- Overlaad-afstotingsspanning: 4,15 ± 0,05 V
3Overspanning bij ontlading: 2,70 ± 0,05 V
4Overontladingsspanning: 2,95 ± 0,1 V
5Overstroom: 20-25A
6Werkstroom: typisch: 25A, maximaal: 30A
7- Beëindigingsvoorwaarden:het loslaten van de beschermingsvoorwaarde en vervolgens automatisch herstel, zonder activering (optioneel oplaadmiddel om te activeren)
8Hoofdfuncties: overladingsbescherming, overladingsbescherming, kortsluitbescherming, overstromingsbescherming.
9. Werktemperatuur: -40~+85 graden (hoge temperatuur omgeving en versterk uitstraling)
10- Verbinding: lasuitgang
11De modulaire afmetingen: L62.5xW23xT7.3mm

Toepassingen:
De beschermende plaat kan worden gebruikt als de nominale spanning van 14,4V, 14,8V, 16,8V vier serie van polymeer lithiumbatterijen groep, vier serie van 18650 lithiumbatterijen als overlading en overlading,kortsluitingsbescherming.

Zonder de activeringsfunctie in de stroomtoepassing voor hoge instantane stroom, en in de omvormertoepassing om valse ontstekingsbescherming te voorkomen.

Enerkey 3S 4S 30A BMS Met NTC, 18650 Li-ion Lithium Battery Cell PCB Protection Board 0

Enerkey 3S 4S 30A BMS Met NTC, 18650 Li-ion Lithium Battery Cell PCB Protection Board 1

Enerkey 3S 4S 30A BMS Met NTC, 18650 Li-ion Lithium Battery Cell PCB Protection Board 2

Enerkey 3S 4S 30A BMS Met NTC, 18650 Li-ion Lithium Battery Cell PCB Protection Board 3

Enerkey 3S 4S 30A BMS Met NTC, 18650 Li-ion Lithium Battery Cell PCB Protection Board 4

Enerkey 3S 4S 30A BMS Met NTC, 18650 Li-ion Lithium Battery Cell PCB Protection Board 5

Enerkey 3S 4S 30A BMS Met NTC, 18650 Li-ion Lithium Battery Cell PCB Protection Board 6

Technische parameters

Enerkey Lithiumbatterij PRotectiecommissie (BMS) 3S 4S 5S 30A 11.2V 12.6V 16V 18VVoorPhotovoltaïsche zonnepanelen en industriële energie- en energieopslagsystemen voor huishoudens en elektrische auto's, scooters en motorfietsen
Productmodel	EK-BM3r4S30A	EK-BM5S30A
Geschikt b.bloedvaten	3S/4S	5S
Afmeting van het product ((mm)	L62.5xW23xT7.3	L62.5xW23xT7.3
Gewicht met doos	0.015 kg	0.020 kg
Specifieke functie	NTC (optie)
Geschikt type batterij	Lithium ((NCM)
Nominale ontladingsstroom	Typ 25A / Max 30A
Nominale werkspanning B+B-	Maximaal 30V
Piekstartstroom	Type 60A
P+P-invoer weerstaan spanning	Maximaal 40 V
Beschermingswaarde voor overstromingen	Niet beperkt
Spanning voor het detecteren van lading	Min 4.2V / type 4.225V / max 4,25V
Vertragingstijd bij ladingsdetectie	Min 0,5S / type 1S / max 1,3S
Overlaadontladingsspanning	Min 4,0 V / type 4,005 V / max 4,05 V
Ontladingsdetectiespanning	Min 2,65V / type 2,7V / max 2,75V
Vertragingstijd bij opsporing van ontlading	Min 20 ms / Typ 100 ms / Max 150 ms
Ontladingsontladingsspanning	Min 2.85V / type 2.95V / max 3.05V
Voorwaarden voor hefbescherming	Ontkoppelen van externe belasting of zelfherstel van de lading
Overstromingsdetectiespanning	Type 0,1 V
Beschermingsstroom bij overstroom	Min 20A / type 23A / max 25A
Beschermingstijd tegen overstroom	Min 0.7S / type 1S / max 1.3S
Voorwaarden voor hefbescherming	Ontkoppelen van externe belasting of zelfherstel van de lading
Kortsluitingsbescherming	Type 40A
Detectievertragingstijd	Min 150μS / Typ 250μS / Max 400μS
Voorwaarden voor hefbescherming	Ontkoppelen van externe belasting of zelfherstel van de lading
Standaard weerstand van het hoofdcircuit	Typ 9mΩ / Max 10mΩ
Normaal werkstroomverbruik	Typ 10μA / maximaal 15μA
Huidige consumptie tijdens de slaap	Maximaal 2,5 μA
Werktemperatuur	-40 °C ~ +85 °C

Grootte $ Verpakkingslijst

Enerkey 3S 4S 30A BMS Met NTC, 18650 Li-ion Lithium Battery Cell PCB Protection Board 7

Draaddiagram

Enerkey 3S 4S 30A BMS Met NTC, 18650 Li-ion Lithium Battery Cell PCB Protection Board 8

Voorzorgsmaatregelen voor bedrading:
1De installatie van het beschermbord vereist een zekere hoeveelheid technische elektronische kennis.
2. Bij het bedraden, first connect the B- wire at the soldering pad position to the total negative terminal of the battery (the B- wire should be soldered to a short and thick wire) and solder the wired terminal to the battery pack first, en plaats vervolgens de beschermende plaat.
3De verbinding tussen de batterijterminal B- en de beschermplaatterminal B- dient kort en dik te zijn.anders zorgt het ervoor dat het beveiligingsbord vooraf oplaadt en ontlaadt en dat het niet werkt.

4. Je moet dikke draden gebruiken bij het bedraden van P+/P-. Draden die te dun en te lang zijn, zullen het bord verbranden!

Veelgestelde vragen

Waarom hebben we jou gekozen?

* We kunnen u een efficiënte after-sales service bieden, met meer dan 10 jaar sterke technische ondersteuning.

* Producten hebben FCC, CE, ROHS en andere internationale normen gecertificeerd.

* We kunnen u voorzien van fabrieksprijs, welkom om onze fabriek en productieproces te bezoeken.

Q2. Wat is uw productassortiment (type)?

*We zijn voornamelijk bezig met batterijbeheersystemen op het gebied van energiebatterijen, energieopslagbatterijen en batterijen voor particulieren.

*Vooral gebruikt voor LFP-, Li-ino- en LTO-batterijen.

V3: Hoe weet ik van welk materiaal en type mijn batterij is?

*Kijk naar de batterij, als de normale spanning van uw batterij 3,2V is, is de batterij LiFePo4.

*Als de normale spanning van uw batterij 3,6 V of 3,7 V is, is de batterij een Li-ion- of Lto-batterij.

Q4. Hebt u minimale bestelvereisten?

Wat is de doorlooptijd voor monsters en batches?

*Onze minimale bestelhoeveelheid is 1 stuk, ODM-aanpassing is beschikbaar.

* 1~3 dagen levering van bestaande monsters, 3~10 dagen levering van aangepaste monsters.

V5: Wat als ik het niet kan gebruiken?

*Gebruikelijke producten hebben instructievideo's, we kunnen ook online video-oproepbegeleiding van ingenieurs ondersteunen.

Wat zijn uw betalingsvoorwaarden?

* We accepteren overschrijving en contante betaling, allemaal onderhandelbaar. Betalingsmethode: visa, mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB

V7: Hoe garandeert u de kwaliteit?

* Al onze producten worden onderworpen aan 100% professionele laboratoriumtests, evenals herhaalde verouderingstests.

* Verworven FCC, CE, ROHS en andere internationale standaard certificering.

* Biedt 3 jaar garantie na verkoop.

V8. Hoe kan ik een BMS kiezen die geschikt is voor mijn batterij?

*Afhankelijk van de spanning en stroom die bij uw batterij past, kunt u onze klantenservice raadplegen en wij zullen deze voor u voorzien van het meest geschikte batterijbeheersysteem.

Q9. Hoe kan ik contact met u opnemen?

*We hebben 7x24 uur online service, laat ons een bericht online.

*Je kunt ons ook contacteren via e-mail, WhatsApp, WeChat, etc. We zijn zo blij om met je samen te werken.

We zijn de bronfabrikant, we hebben ons eigen merk voor "EnerKey",We kunnen product aanpassen als uw vereiste ((spanning, draad,etc).

We kunnen u een concurrerende prijs op de markt bieden als u bulk bestelling, alstublieftaarzel niet om contact met ons op te nemen.

Mobiele & WhatsApp & Wechat:+86 15387469240;E-mail: Kiwi@enerkey.cn
