Batterij BMS-bord
>

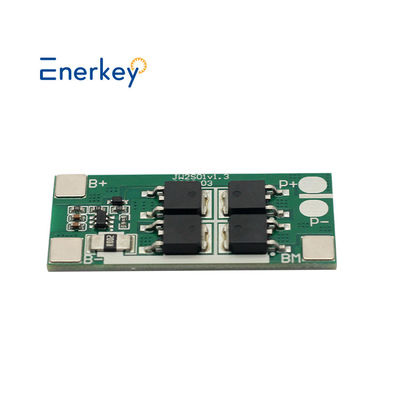

Enerkey 2S 20A 7.4V 8.4V 18650 Lithiumbatterijbeschermingsbord BMS 2S

Enerkey 2S 20A 7.4V 8.4V 18650 Lithiumbatterijbeschermingsbord BMS 2S

Merknaam: Enerkey
Modelnummer: EK-B2S20AS
MOQ: 10 stuks
Prijs: $1.35-$1.55
Verpakking: Krachtige doos + EVA-schuim
Betalingsvoorwaarden: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Gedetailleerde informatie
Plaats van herkomst:
Shenzhen, China
Certificering:
ISO9001/CE/ROHS
Naam van het product:
2S 20A Lithiumbatterij BMS ((Kleine bord)
Dikte van koper:
2oz
Toepassing:
Industriële energieopslagsystemen
Dikte van het bord:
1.6mm
PCB-laag:
2 laag
Toegestane werkspanningsbereik:
0-8,4 V
Nominale ontladingsstroomstroom:
20A
Piekstartstroom:
100A
Gebruikt voor:
Beschermingsbord voor lithiumbatterijen
Sleutelwoorden:
2S BMS
Basismateriaal:
FR-4
Afwerking van het oppervlak:
loodvrij spuitblik
Productgrootte:
L46xW20xT4mm
Gewicht met verpakking:
00,01 kg
Levering vermogen:
1000000 stuks per dag
Markeren:

18650 de Beschermingsraad van de Lithiumbatterij

,

20A Beschermingsbord voor lithiumbatterijen

,

8.4V lithiumbatterijbeschermingsbord

Productomschrijving



Productbeschrijving

Toepasselijke werkingssfeer: geschikt voor lithiumbatterijen met een nominale spanning van 3,7 V en een volle spanning van 4,2 V (inclusief 18650, 26650, lithiumbatterijen van polymeren, zonder afmetingsbeperking)


Productgrootte: 46*20*4 mm
Laadspanning: 8,4 V - 9,0 V
Continu ontladingsstroom (boonste limiet): 20A


Standard Edition: Geschikt voor het starten van boormachines met stromen tot 25 A onder 50 W, of resistieve belastingen onder 168 W.
Opmerking 1: Voor een succesvolle start van de krachtboor zijn twee 10C-20C-batterijen of vier 5C-10C-batterijen nodig (gewone 18650 kan de boor niet starten! ! !); 0V en 8,4V kabel, gebruik 2 vierkante mm Boven koperdraad (kan geen nikkelplaat gebruiken!!!)
Opmerking 2: Sluit 0V, 4.2V, 8.4V strikt aan volgens het diagram.
Opmerking 3: Wanneer de batterij is opgeladen, is een verwarming van ¥430 ¥ door weerstand een normaal verschijnsel, wat aangeeft dat het gelijkstellingscircuit werkt.indien de ¥430 ¥-weerstand ook verwarmt in de staat van niet opladenVoor sommige klanten met een slechte elektronische basis, leg uit: Vermeng goede batterijen niet met slechte batterijen!De capaciteit/interne weerstand van twee batterijen moet zo dicht mogelijk bij elkaar liggen.! (1 goede batterij + 1 slechte batterij = 2 batterijverbruikseffect)

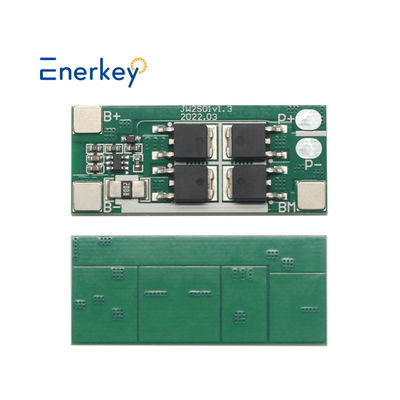

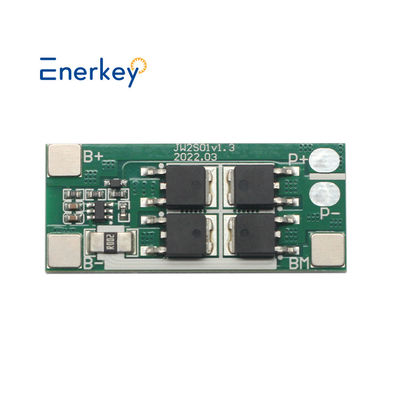

Enerkey 2S 20A 7.4V 8.4V 18650 Lithiumbatterijbeschermingsbord BMS 2S 0

Enerkey 2S 20A 7.4V 8.4V 18650 Lithiumbatterijbeschermingsbord BMS 2S 1

Enerkey 2S 20A 7.4V 8.4V 18650 Lithiumbatterijbeschermingsbord BMS 2S 2

Enerkey 2S 20A 7.4V 8.4V 18650 Lithiumbatterijbeschermingsbord BMS 2S 3

Enerkey 2S 20A 7.4V 8.4V 18650 Lithiumbatterijbeschermingsbord BMS 2S 4



Technische parameters



Enerkey Lithiumbatterij PRotectiecommissie (BMS) 2S 20A 30A 7,4V 8,4VVoorPhotovoltaïsche zonnepanelen en industriële energie- en energieopslagsystemen voor huishoudens en elektrische auto's, scooters en motorfietsen



Productmodel

EK-B2S20AS

EK-B2S20AM

EK-B2S30AM

Geschikt b.bloedvaten
2S
2S
2S
Afmeting van het product ((mm) L46xW20xT4 L52xW22xT3.6 L58xW22xT4
Gewicht met doos 00,01 kg 0.012 kg 0.014kg
Nominale ontladingsstroom Type 20A Type 20A Type 30A
Piekstartstroom Type100A Type 100A Type 100A
Beschermingsstroom bij overstroom Type50A Type 50A Min.80A/Type90A
Maximaal100A
Specifieke functie 100A hoge piek startstroom van elektrisch gereedschap
Geschikt type batterij Lithium ((NCM)
Nominale werkspanning B+B- Maximaal 8,4 V
P+P-invoer weerstaan spanning
Maximaal 33 V
Beschermingswaarde voor overstromingen
Niet beperkt
Spanning voor het detecteren van lading Min.4.225V/ Typ 4,28V / Max 4,305V
Vertragingstijd bij ladingsdetectie
Min 0,5S / type 1S / max 1,5S
Overlaadontladingsspanning
Min 4,03V / type 4,05V / max 4,13V

 Ontladingsdetectiespanning

Min 2.17V / type 2.25V / max 2.33V
Vertragingstijd bij opsporing van ontlading Min 20 ms / Typ 100 ms / Max 150 ms
Ontladingsontladingsspanning Min 2.8V / type 2.95V / max 3.05V
Voorwaarden voor hefbescherming
Ontkoppelen van externe belasting of zelfherstel van de lading
Overstromingsdetectiespanning Type 0,1 V Min.0.175V /Type0.2V
Maximaal0.225V
Beschermingstijd tegen overstroom Typ 100 ms Min.5S /Type10S
Maximaal15S
Voorwaarden voor hefbescherming Ontkoppelen van externe belasting of zelfherstel van de lading
Kortsluitingsbescherming Type 100A Min.45A/Type50A
Maximaal55A
Detectievertragingstijd Typ 250 μS Min 150 μS/type 250 μS
Maximaal 400 μS
Voorwaarden voor hefbescherming Ontkoppelen van externe belasting of zelfherstel van de lading
Standaard weerstand van het hoofdcircuit Typ 5mΩ /Maximaal 9mΩ Typ 2mΩ /Maximaal 2,5 mΩ
Normaal werkstroomverbruik Typ 5μA / Max 9μA
Huidige consumptie tijdens de slaap Maximaal 0,1 μA
Werktemperatuur
-40 °C ~ +85 °C



Grootte $ Verpakkingslijst



Enerkey 2S 20A 7.4V 8.4V 18650 Lithiumbatterijbeschermingsbord BMS 2S 5

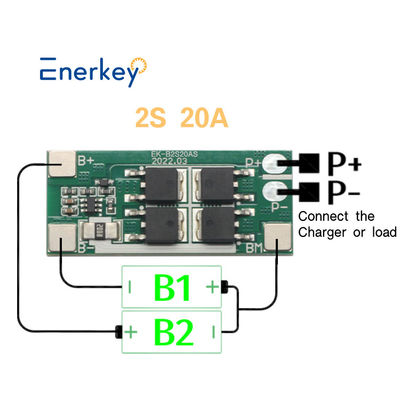

Draaddiagram



Enerkey 2S 20A 7.4V 8.4V 18650 Lithiumbatterijbeschermingsbord BMS 2S 6

Voorzorgsmaatregelen voor bedrading:
1De installatie van het beschermbord vereist een zekere hoeveelheid technische elektronische kennis.
2. Bij het bedraden, first connect the B- wire at the soldering pad position to the total negative terminal of the battery (the B- wire should be soldered to a short and thick wire) and solder the wired terminal to the battery pack first, en plaats vervolgens de beschermende plaat.
3De verbinding tussen de batterijterminal B- en de beschermplaatterminal B- dient kort en dik te zijn.anders zorgt het ervoor dat het beveiligingsbord vooraf oplaadt en ontlaadt en dat het niet werkt.

4. Je moet dikke draden gebruiken bij het bedraden van P+/P-. Draden die te dun en te lang zijn, zullen het bord verbranden!



Veelgestelde vragen



Waarom hebben we jou gekozen?

* We kunnen u een efficiënte after-sales service bieden, met meer dan 10 jaar sterke technische ondersteuning.

* Producten hebben FCC, CE, ROHS en andere internationale normen gecertificeerd.

* We kunnen u voorzien van fabrieksprijs, welkom om onze fabriek en productieproces te bezoeken.



Q2. Wat is uw productassortiment (type)?

*We zijn voornamelijk bezig met batterijbeheersystemen op het gebied van energiebatterijen, energieopslagbatterijen en batterijen voor particulieren.

*Vooral gebruikt voor LFP-, Li-ino- en LTO-batterijen.



V3: Hoe weet ik van welk materiaal en type mijn batterij is?

*Kijk naar de batterij, als de normale spanning van uw batterij 3,2V is, is de batterij LiFePo4.

*Als de normale spanning van uw batterij 3,6 V of 3,7 V is, is de batterij een Li-ion- of Lto-batterij.



Q4. Hebt u minimale bestelvereisten?

Wat is de doorlooptijd voor monsters en batches?

*Onze minimale bestelhoeveelheid is 1 stuk, ODM-aanpassing is beschikbaar.

* 1~3 dagen levering van bestaande monsters, 3~10 dagen levering van aangepaste monsters.



V5: Wat als ik het niet kan gebruiken?

*Gebruikelijke producten hebben instructievideo's, we kunnen ook online video-oproepbegeleiding van ingenieurs ondersteunen.



Wat zijn uw betalingsvoorwaarden?

* We accepteren overschrijving en contante betaling, allemaal onderhandelbaar. Betalingsmethode: visa, mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB



V7: Hoe garandeert u de kwaliteit?

* Al onze producten worden onderworpen aan 100% professionele laboratoriumtests, evenals herhaalde verouderingstests.

* Verworven FCC, CE, ROHS en andere internationale standaard certificering.

* Biedt 3 jaar garantie na verkoop.



V8. Hoe kan ik een BMS kiezen die geschikt is voor mijn batterij?

*Afhankelijk van de spanning en stroom die bij uw batterij past, kunt u onze klantenservice raadplegen en wij zullen deze voor u voorzien van het meest geschikte batterijbeheersysteem.



Q9. Hoe kan ik contact met u opnemen?

*We hebben 7x24 uur online service, laat ons een bericht online.

*Je kunt ons ook contacteren via e-mail, WhatsApp, WeChat, etc. We zijn zo blij om met je samen te werken.



We zijn de bronfabrikant, we hebben ons eigen merk voor "EnerKey",We kunnen product aanpassen als uw vereiste ((spanning, draad,etc).
We kunnen u een concurrerende prijs op de markt bieden als u bulk bestelling, alstublieftaarzel niet om contact met ons op te nemen.
Mobiele & WhatsApp & Wechat:+86 15387469240;E-mail: Kiwi@enerkey.cn
