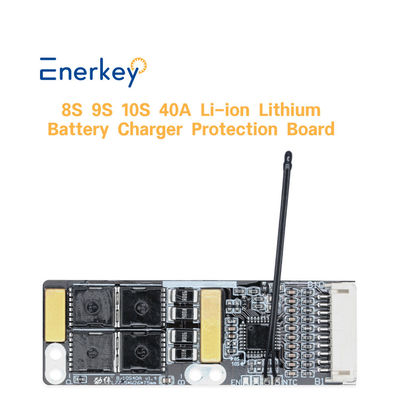

18650 Lithium Lifepo4 Battery BMS Li-ion Battery Board 8S 9S 10S 40A BMS

Merknaam:	Enerkey
Modelnummer:	EK-B8S/9S/10S40A
MOQ:	20 stukken
Prijs:	$6.2-$7.6
Verpakking:	Krachtige doos + EVA-schuim
Betalingsvoorwaarden:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Gedetailleerde informatie

Productomschrijving

Gedetailleerde informatie

Plaats van herkomst:

Shenzhen, China

Certificering:

ISO9001/CE/ROHS

Naam van het product:

8S 9S 10S 40A Lithiumbatterij BMS met NTC

Dikte van koper:

Toepassing:

Industriële energieopslag, elektrische fiets

Dikte van het bord:

1.6mm

PCB-laag:

2 laag

Toegestane werkspanningsbereik:

0-45V

Nominale ontladingsstroomstroom:

TYP 40A / MAX 50A

Piekstartstroom:

Gebruikt voor:

Lithium-Li-ion batterijpakket

NTC-specificatie:

60 mm, kan worden aangepast

Basismateriaal:

Afwerking van het oppervlak:

loodvrij spuitblik

Productgrootte:

L77.5xW26xT7.3mm

Gewicht met verpakking:

00,02 kg

Levering vermogen:

1000000 stuks per dag

Markeren:

10S 40A BMS

8S Lifepo4 Batterij BMS

9S Lifepo4 Batterij BMS

Productomschrijving

8s 9s 10s 40a Bms Met Ntc Lifepo4 Battery 18650 Lithium Battery Bms Li-Ion Battery Board Voor Outdoor Power Bank

Productbeschrijving

Werkproces van beschermplaat

1. Hoe het beschermbord te activeren

Wanneer de beschermingsplaat P+ en P- geen uitgang hebben in de beschermingstoestand, kunt u B+ en B- kortsluiten om de beschermingsplaat te activeren.Dout en Cout zullen op laag niveau zijn (de twee poorten van de beschermings-IC zijn beschermingsniveau, laag niveau Normal) staat om deze twee schakelaars aan te zetten.

2. Opladen

P+ en P- zijn aan de positieve en negatieve polen van de oplader aangesloten.de VDD en VSS van de beschermingsIC zijn zowel de stroomtoevoerterminal als de cellenspanningsdetectieterminal (via R1).

Wanneer de batterij de beschermingsspanning van de batterij bereikt (overladingsbeschermingsspanning), wordt de spanning van de batterij verhoogd.COUT zal een hoog niveau op dit moment om de overeenkomstige MOS schakelaar uit te schakelen,

en het oplaadcircuit wordt ook uitgeschakeld.Wanneer de spanning daalt tot de IC-spanningsdrempel (overlaadbeschermingsherstelspanning), keert Cout terug naar een laag niveau en zet hij de MOS-buis aan.

3. ontslag

Wanneer de celspanning daalt tot de IC-drempel (overontladingsbeschermingsspanning), wordt de spanning van de batterij gemeten.Dout zal willekeurig output een hoog niveau om de overeenkomstige MOS buis uit te schakelen. uit,

het ontladingscircuit is losgekoppeld,en na overontladingsbescherming zal de celspanning stijgen.Dout keert terug naar laag niveau en opent de MOS-schakelaar.

4. Overstroom en kortsluiting

Wanneer de hoofdcircuitstroom tijdens het ontladingsproces te groot is, als gevolg van de interne weerstand van de verzadigde MOS-geleiding,een spanningsdaling zal optreden aan beide uiteinden van de MOS-buis wanneer de stroom tussen B- en P-,

Wanneer de spanning stijgt tot de detectiedrempel van de beschermings-IC (meestal 0,15 V,ontladingsdetectie overstroomspanning),

Dout geeft onmiddellijk een hoog niveau om de bijbehorende MOS-buis uit te schakelen, en het ontladingscircuit wordt losgekoppeld.

18650 Lithium Lifepo4 Battery BMS Li-ion Battery Board 8S 9S 10S 40A BMS 0

18650 Lithium Lifepo4 Battery BMS Li-ion Battery Board 8S 9S 10S 40A BMS 1

18650 Lithium Lifepo4 Battery BMS Li-ion Battery Board 8S 9S 10S 40A BMS 2

18650 Lithium Lifepo4 Battery BMS Li-ion Battery Board 8S 9S 10S 40A BMS 3

18650 Lithium Lifepo4 Battery BMS Li-ion Battery Board 8S 9S 10S 40A BMS 4

Technische parameters

Enerkey Lithiumbatterij PRotectiecommissie (BMS) 8S 9S 10S 40A 25,6V tot 45VVoorPhotovoltaïsche zonnepanelen en industriële energie- en energieopslagsystemen voor huishoudens en elektrische auto's, scooters en motorfietsen

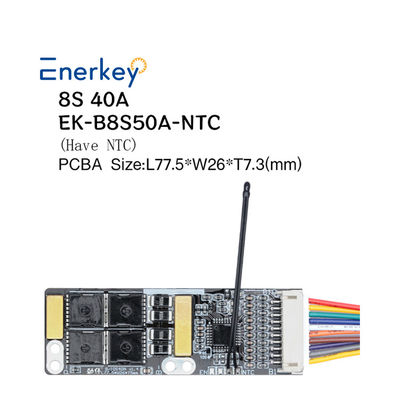

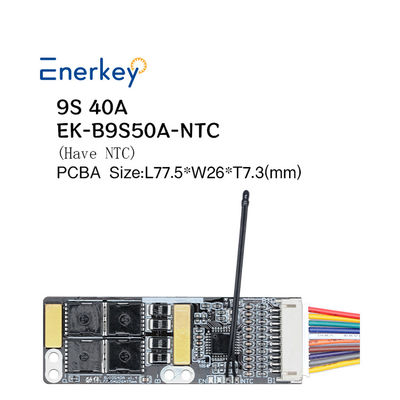

Productmodel	EK-B8S40A	EK-B9S40A	EK-B10S40A
Geschikt b.bloedvaten	8S	9S	10S
Afmeting van het product ((mm)	L77.5xW26xT7.3	L77.5xW26xT7.3	L77.5xW26xT7.3
Gewicht met doos	00,02 kg	00,02 kg	00,02 kg
Specifieke functie	NTC (optie)
Geschikt type batterij	Lithium ((NCM)
Nominale ontladingsstroom	Type 40A / Max 50A
Nominale werkspanning B+B-	Maximaal 45 V
Piekstartstroom	Type 60A
P+P-invoer weerstaan spanning	Maximaal 45 V
Beschermingswaarde voor overstromingen	Niet beperkt
Spanning voor het detecteren van lading	Type 4,25 V
Vertragingstijd bij ladingsdetectie	Min 0,5S / type 1S / max 1,3S
Overlaadontladingsspanning	Type 4.13V
Ontladingsdetectiespanning	Type 2,8V
Vertragingstijd bij opsporing van ontlading	Min 20 ms / Typ 100 ms / Max 150 ms
Ontladingsontladingsspanning	Type 3V
Voorwaarden voor hefbescherming	Ontkoppelen van externe belasting of zelfherstel van de lading
Overstromingsdetectiespanning	Type 0,1 V
Beschermingsstroom bij overstroom	Min 75A / type 80A / max 85A
Beschermingstijd tegen overstroom	Min 0.7S / type 1S / max 1.3S
Voorwaarden voor hefbescherming	Ontkoppelen van externe belasting of zelfherstel van de lading
Kortsluitingsbescherming	Type 80A
Detectievertragingstijd	Min 150μS / Typ 250μS / Max 400μS
Voorwaarden voor hefbescherming	Ontkoppelen van externe belasting of zelfherstel van de lading
Standaard weerstand van het hoofdcircuit	Typ 9mΩ / Max 10mΩ
Normaal werkstroomverbruik	Typ 10μA / maximaal 15μA
Huidige consumptie tijdens de slaap	Maximaal 2,5 μA
Werktemperatuur	-40 °C ~ +85 °C

Grootte $ Verpakkingslijst

18650 Lithium Lifepo4 Battery BMS Li-ion Battery Board 8S 9S 10S 40A BMS 5

Draaddiagram

18650 Lithium Lifepo4 Battery BMS Li-ion Battery Board 8S 9S 10S 40A BMS 6

Dit beschermingsbord ondersteunt 8S-10S
Verschillende reeksnummers kunnen worden gekozen door deel A te wijzigen.
8S: verbind de 8S-positie met een 1K-weerstand;
De positie "10S" wordt leeg gelaten.
9S: laat de positie "8S" leeg;
De positie "10S" wordt leeg gelaten.
10S: verbind de positie "10S" met een 1K-weerstand;
De positie "8S" wordt leeg gelaten.

Voorzorgsmaatregelen voor bedrading:
1De installatie van het beschermbord vereist een zekere hoeveelheid technische elektronische kennis.
2. Bij het bedraden, first connect the B- wire at the soldering pad position to the total negative terminal of the battery (the B- wire should be soldered to a short and thick wire) and solder the wired terminal to the battery pack first, en plaats vervolgens de beschermende plaat.
3De verbinding tussen de batterijterminal B- en de beschermplaatterminal B- dient kort en dik te zijn.anders zorgt het ervoor dat het beveiligingsbord vooraf oplaadt en ontlaadt en dat het niet werkt.

4. Je moet dikke draden gebruiken bij het bedraden van P+/P-. Draden die te dun en te lang zijn, zullen het bord verbranden!

Veelgestelde vragen

Waarom hebben we jou gekozen?

* We kunnen u een efficiënte after-sales service bieden, met meer dan 10 jaar sterke technische ondersteuning.

* Producten hebben FCC, CE, ROHS en andere internationale normen gecertificeerd.

* We kunnen u voorzien van fabrieksprijs, welkom om onze fabriek en productieproces te bezoeken.

Q2. Wat is uw productassortiment (type)?

*We zijn voornamelijk bezig met batterijbeheersystemen op het gebied van energiebatterijen, energieopslagbatterijen en batterijen voor particulieren.

*Vooral gebruikt voor LFP-, Li-ino- en LTO-batterijen.

V3: Hoe weet ik van welk materiaal en type mijn batterij is?

*Kijk naar de batterij, als de normale spanning van uw batterij 3,2V is, is de batterij LiFePo4.

*Als de normale spanning van uw batterij 3,6 V of 3,7 V is, is de batterij een Li-ion- of Lto-batterij.

Q4. Hebt u minimale bestelvereisten?

Wat is de doorlooptijd voor monsters en batches?

*Onze minimale bestelhoeveelheid is 1 stuk, ODM-aanpassing is beschikbaar.

* 1~3 dagen levering van bestaande monsters, 3~10 dagen levering van aangepaste monsters.

V5: Wat als ik het niet kan gebruiken?

*Gebruikelijke producten hebben instructievideo's, we kunnen ook online video-oproepbegeleiding van ingenieurs ondersteunen.

Wat zijn uw betalingsvoorwaarden?

* We accepteren overschrijving en contante betaling, allemaal onderhandelbaar. Betalingsmethode: visa, mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB

V7: Hoe garandeert u de kwaliteit?

* Al onze producten worden onderworpen aan 100% professionele laboratoriumtests, evenals herhaalde verouderingstests.

* Verworven FCC, CE, ROHS en andere internationale standaard certificering.

* Biedt 3 jaar garantie na verkoop.

V8. Hoe kan ik een BMS kiezen die geschikt is voor mijn batterij?

*Afhankelijk van de spanning en stroom die bij uw batterij past, kunt u onze klantenservice raadplegen en wij zullen deze voor u voorzien van het meest geschikte batterijbeheersysteem.

Q9. Hoe kan ik contact met u opnemen?

*We hebben 7x24 uur online service, laat ons een bericht online.

*Je kunt ons ook contacteren via e-mail, WhatsApp, WeChat, etc. We zijn zo blij om met je samen te werken.

We zijn de bronfabrikant, we hebben ons eigen merk voor "EnerKey",We kunnen product aanpassen als uw vereiste ((spanning, draad,etc).

We kunnen u een concurrerende prijs op de markt bieden als u bulk bestelling, alstublieftaarzel niet om contact met ons op te nemen.

Mobiele & WhatsApp & Wechat:+86 15387469240;E-mail: Kiwi@enerkey.cn
