Actieve gelijkmaker
>

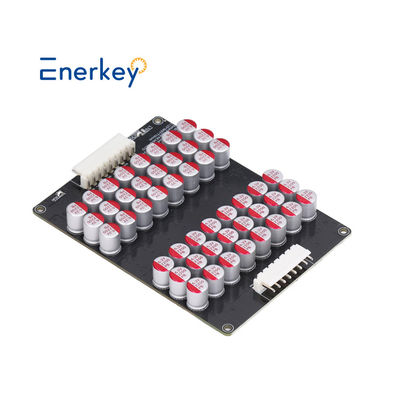

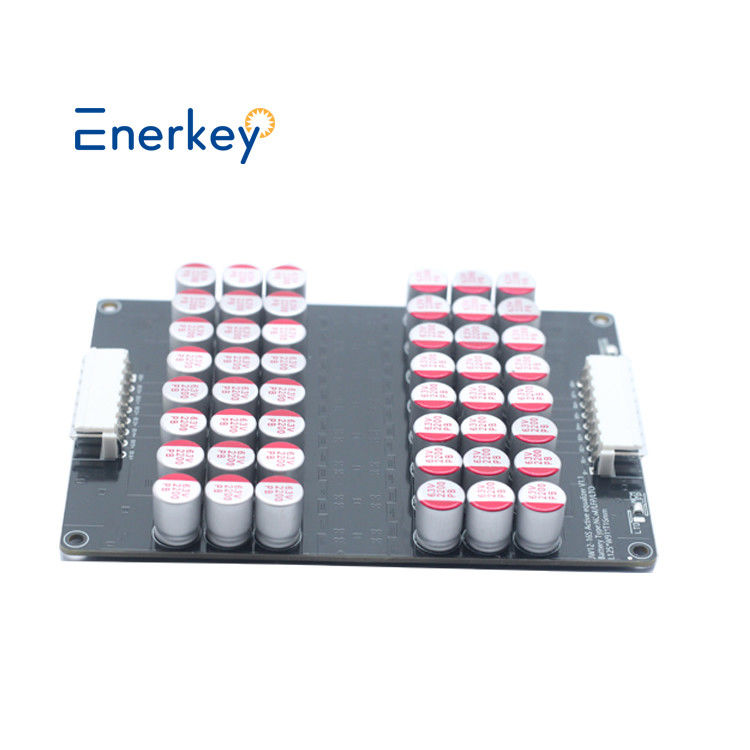

12S 13S 14S 15S 16S 5A Active Equalizer Board BMS Voor LTO Lifepo4 Lithiumbatterij

12S 13S 14S 15S 16S 5A Active Equalizer Board BMS Voor LTO Lifepo4 Lithiumbatterij

Merknaam: Enerkey
Modelnummer: EK-C16S5A
MOQ: 20 stukken
Prijs: $21.62-$25.09
Verpakking: Krachtige doos + EVA-schuim
Betalingsvoorwaarden: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Gedetailleerde informatie
Plaats van herkomst:
Shenzhen, China
Certificering:
ISO9001/CE/ROHS
Naam van het product:
16S 5A Actieve balancer voor batterijpakket
Dikte van koper:
2oz
Toepassing:
Zonnepanelen, energieopslag, gedeelde auto's
Dikte van het bord:
1.6mm
Type batterij:
Lithium/Lifepo4/Lto batterijpakket
batterijstrengen:
12s/13s/14s/15s/16s
Basismateriaal:
FR-4
Afwerking van het oppervlak:
Loodvrij HASL
Diensten:
OEM-diensten
Sleutelwoorden:
Actief BMS-balansbord
Productgrootte:
L125*W91*T16mm
Gewicht met verpakking:
0.32kg
Levering vermogen:
1000000 stuks per dag
Markeren:

15S Actieve gelijkstellingsbord

,

12S Actieve gelijkstellingsbord

,

15S 5A Actieve gelijkmaker

Productomschrijving

Batterijcellen Balancer 12s 13s 14s 15s 16s LTO 5A Active Balancer Equalizer Board For Lifepo4 Lithium BMS

Productbeschrijving

Lithium-ionbatterijen hebben een zeer breed toepassingsbereik. Ze kunnen kleine elektronische apparaten zoals slimme horloges aansturen tot grotere elektrische voertuigen.Ze komen in verschillende verpakkingen en in dergelijke batterijpakketten.,

Zelfs wanneer de spanning van de afzonderlijke cel met enkele millivolts hoger is dan 4,2 V, kan dit leiden tot een thermische ontploffing en tot een ontploffing van de cel.cellen onevenwichtigheden belemmeren het gebruik van de batterij op zijn volle capaciteitDit vermindert op zijn beurt de levensduur van de batterij.

De afzonderlijke batterijcellen moeten regelmatig worden geïquilibreerd om de onevenwichtigheden tot een minimum te beperken en een goede levensduur van de batterij te garanderen.Het proces van het balanceren van de afzonderlijke cellenladingen door het meten van de ladingstoestand van de cellen (SoC) en de spanning ervan in een batterijpakket staat bekend als cellenbalansering.



Dit artikel beschrijft een actieve cellenbalanseringstechniek waarbij een buckconverter wordt gebruikt om een serie-aangesloten batterijpakket van lithium-ioncellen te balanceren.Een buck converter met een paar MOSFET-schakelaars voor elke cel,

In dit experiment wordt één aangesloten voor het opladen van de cel en de andere aangesloten tijdens het ontladen van de cel.Een algoritmisch model dat geschikt is voor herconfigureerbare batterijsystemen en dat de spanningen van de individuele cellen meet en is ontwikkeld voor het balanceren van een pakket serie-aangekoppelde lithium-ion-accucellen.

Het ontwikkelde model wordt gesimuleerd met behulp van MATLAB om de prestaties ervan te verifiëren.02% wordt gedetecteerd door het algoritme om de balanceringsfunctie te starten.

Deze balancering duurt 275 ms om drie 3,7 V batterijen te balanceren en het model reageert dus sneller.De resultaten tonen aan dat deze methode binnen een beperkte evenwichtige periode een bevredigende prestatie kan bereiken..



12S 13S 14S 15S 16S 5A Active Equalizer Board BMS Voor LTO Lifepo4 Lithiumbatterij 0

12S 13S 14S 15S 16S 5A Active Equalizer Board BMS Voor LTO Lifepo4 Lithiumbatterij 1

12S 13S 14S 15S 16S 5A Active Equalizer Board BMS Voor LTO Lifepo4 Lithiumbatterij 2

12S 13S 14S 15S 16S 5A Active Equalizer Board BMS Voor LTO Lifepo4 Lithiumbatterij 3

12S 13S 14S 15S 16S 5A Active Equalizer Board BMS Voor LTO Lifepo4 Lithiumbatterij 4

12S 13S 14S 15S 16S 5A Active Equalizer Board BMS Voor LTO Lifepo4 Lithiumbatterij 5



Technische parameters



EnerKey BMS Active Balancer 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Balancer Capacitor Balancer
Productmodel EK-C16S5A EK-C17S5A EK-C21S5A
Productreeksen
16S
17S
21S
Geschikte snaren
12-16S
13-17S
17-21S
ProductenGrootte ((mm)
L125*W91*T16
L115*W102.5*T16
L145*W130*T18
Gewicht met doos
0.32kg
0.33kg
0.39kg
Type batterij
NCM/LFP/LTO
NCM/LFP/LTO
NCM/LFP/LTO
Geschikte capaciteit
30 ah-300 ah
Voltage-uitgelijkingsnauwkeurigheid 5 mV (typische waarde)
Een evenwichtige cascade
Ondersteunt gebalanceerde cascading voor batterijpakketten, bijvoorbeeld kan het cascaden voor 11S, 24S, 36S, 48S... enzovoort
Spanningsopvangbereik voor een enkele cel
NCM/LFP-versie: 2,7V-4.2V
LTO-versie: 1.8-4.2V
Onderspanning beschermt slaapspanning
Vervaardiging van de NCM/LFP-versie < 2,7 V
LTO-versie < 1,8 V
Onder spanningsbescherming
Begin met het balanceren van de spanning
NCM/LFP versie: 2,835V
LTO-versie: 1.89V
Evenwichtsmethode
Gepatenteerd (Patent nr.: ZL 2019 1 1259513.3) gebalanceerde architectuur Fits condensator methode, het hele batterijpakket wordt tegelijkertijd gebalanceerd.
U kunt een schakelaar toevoegen om handmatig het balanceren aan of uit te zetten.
Evenwichtsstroom
0.1V Differentialdruk 1A Balancerende stroom,
de differentialdruk is evenredig met de balansstroom,
de maximaal toegestane werkstroom is 5,5 A
Externe voeding
Geen nood aan een externe voedingsbron,
de interne energieoverdracht van de batterij als basis voor het bereiken van de gelijkstelling.
Stoomloze werkstroom 7mA, de totale string haalt stroom op.
Stoomstandby-stroom
0.1mA ((typische waarde)
Werktemperatuur
-20°C ~ +60°C



12S 13S 14S 15S 16S 5A Active Equalizer Board BMS Voor LTO Lifepo4 Lithiumbatterij 6



Verpakking

12S 13S 14S 15S 16S 5A Active Equalizer Board BMS Voor LTO Lifepo4 Lithiumbatterij 7



 Draadverbinding

Een enkele EK-C16S5A ondersteunt het gebruik van 12 en 13 en 14 en 15 en 16 strijdige batterijpakketten.

12S 13S 14S 15S 16S 5A Active Equalizer Board BMS Voor LTO Lifepo4 Lithiumbatterij 812S 13S 14S 15S 16S 5A Active Equalizer Board BMS Voor LTO Lifepo4 Lithiumbatterij 9
12S 13S 14S 15S 16S 5A Active Equalizer Board BMS Voor LTO Lifepo4 Lithiumbatterij 1012S 13S 14S 15S 16S 5A Active Equalizer Board BMS Voor LTO Lifepo4 Lithiumbatterij 11
12S 13S 14S 15S 16S 5A Active Equalizer Board BMS Voor LTO Lifepo4 Lithiumbatterij 12


EK-C16S5A ondersteunt cascading batterijpakketten.

12S 13S 14S 15S 16S 5A Active Equalizer Board BMS Voor LTO Lifepo4 Lithiumbatterij 13

OPMERKING:Zoals in de bovenstaande figuur wordt aangetoond,kunnen er meerdere gemeenschappelijke eindpunten van energie-uitwisseling zijn, zodat de efficiëntie van het evenwicht hoger is;Het is ook mogelijk om bij de verbinding van twee modules slechts één gemeenschappelijk eind van de energie-uitwisseling te gebruiken..

De andere vrije voeten zijn opgehangen, en het is het beste om het aantal snaren gelijkmatig op elk bord te verdelen. Als u het cascadeschema voor meer snaren nodig heeft, neem dan contact op met onze online dienst, Dank u.

 Veelgestelde vragen



Waarom hebben we jou gekozen?

* We kunnen u een efficiënte after-sales service bieden, met meer dan 10 jaar sterke technische ondersteuning.

* Producten hebben FCC, CE, ROHS en andere internationale normen gecertificeerd.

* We kunnen u voorzien van fabrieksprijs, welkom om onze fabriek en productieproces te bezoeken.



Q2. Wat is uw productassortiment (type)?

*We zijn voornamelijk bezig met batterijbeheersystemen op het gebied van energiebatterijen, energieopslagbatterijen en batterijen voor consumenten.

*Vooral gebruikt voor LFP-, Li-ino- en LTO-batterijen.



V3: Hoe weet ik van welk materiaal en type mijn batterij is?

*Kijk naar de batterij, als de normale spanning van uw batterij 3,2V is, is de batterij LiFePo4.

*Als de normale spanning van uw batterij 3,6 V of 3,7 V is, is de batterij een Li-ion- of Lto-batterij.



Q4. Hebt u minimale bestelvereisten?

Wat is de doorlooptijd voor monsters en batches?

*Onze minimale bestelhoeveelheid is 1 stuk, ODM-aanpassing is beschikbaar.

* 1~3 dagen levering van bestaande monsters, 3~10 dagen levering van aangepaste monsters.



V5: Wat als ik het niet kan gebruiken?

*Gebruikelijke producten hebben instructievideo's, we kunnen ook online video-oproepbegeleiding van ingenieurs ondersteunen.



Wat zijn uw betalingsvoorwaarden?

* We accepteren overschrijving en contante betaling, allemaal onderhandelbaar. Betalingsmethode: visa, mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB



V7: Hoe garandeert u de kwaliteit?

* Al onze producten worden onderworpen aan 100% professionele laboratoriumtests, evenals herhaalde verouderingstests.

* Verworven FCC, CE, ROHS en andere internationale standaard certificering.

* Biedt 3 jaar garantie na verkoop.



V8. Hoe kan ik een BMS kiezen die geschikt is voor mijn batterij?

*Afhankelijk van de spanning en stroom die bij uw batterij past, kunt u onze klantenservice raadplegen en wij zullen deze voor u voorzien van het meest geschikte batterijbeheersysteem.



Q9. Hoe kan ik contact met u opnemen?

*We hebben 7x24 uur online service, laat ons een bericht online.

*Je kunt ons ook contacteren via e-mail, WhatsApp, WeChat, etc. We zijn zo blij om met je samen te werken.



We zijn de bronfabrikant, we hebben ons eigen merk voor "EnerKey",We kunnen product aanpassen als uw vereiste ((spanning, draad,etc).
We kunnen u een concurrerende prijs op de markt bieden als u bulk bestelling, alstublieftaarzel niet om contact met ons op te nemen.
Mobiele & WhatsApp & Wechat:+86 15387469240;E-mail: Kiwi@enerkey.cn
