Lithiumbalanceringscircuits
In een batterij met een balanceringschip balanceert de chip eenvoudigweg de spanningen van de individuele cellen in de batterij terwijl deze wordt opgeladen.Een batterij wordt als gebalanceerd beschouwd wanneer alle celspanningen binnen een kleine tolerantie van elkaar liggen..
Er zijn twee soorten celbalansering, actief en passief. Active balancing occurs by using cels with high votages to charge cells with lowelvoltages thereby reducing the voltage difference between the cells until all cells are closely matched and the battery is fully chared.

Passivebalancing, dat op alle Power Sonic lithiumbatterijen wordt gebruikt, is wanneer elke cel een parallel weerstand heeft die wordt ingeschakeld wanneer de celspanning boven een drempel ligt.Dit verlaagt de charae stroom in de cellen met een hoge spanning waardoor de andere cellen in te halen.
Waarom is de cellenbalansering belangrijk? In lithiumbatterijen, zodra de laagste spanningscel de ontladingsspanning bereikt, wordt de hele batterij uitgeschakeld.Dit kan betekenen dat sommige cellen onbenut zijn januariyEnerkey, de cellen zijn niet in balans.

De werking wordt onderbroken zodra de cel met de hoogste spanning de stopspanning bereikt en niet alle cellen volledig zijn opgeladen.

Wat is er zo slecht aan? doorlopend laden en ontladen van een onevenwichtige batterij zal de capaciteit van de batterij in de loop van de tijd verlagen. dit betekent ook dat sommige cellen volledig opgeladen zullen zijn, en andere niet,wat resulteert in een batterij die mogelijk nooit 100% staat van lading bereikt.
De theorie is dat gebalanceerde cellen allemaal met dezelfde snelheid ontladen en dus met dezelfde spanning afgesloten worden.De batterijcellen' kunnen volledig worden afgestemd om de capaciteit van de batterij te beschermen en volledig te worden.



Technische parameters

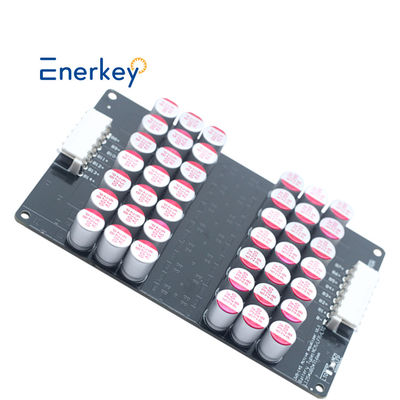

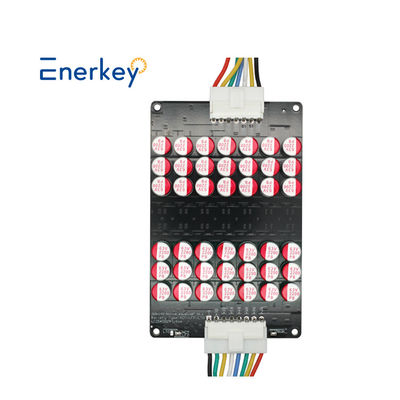

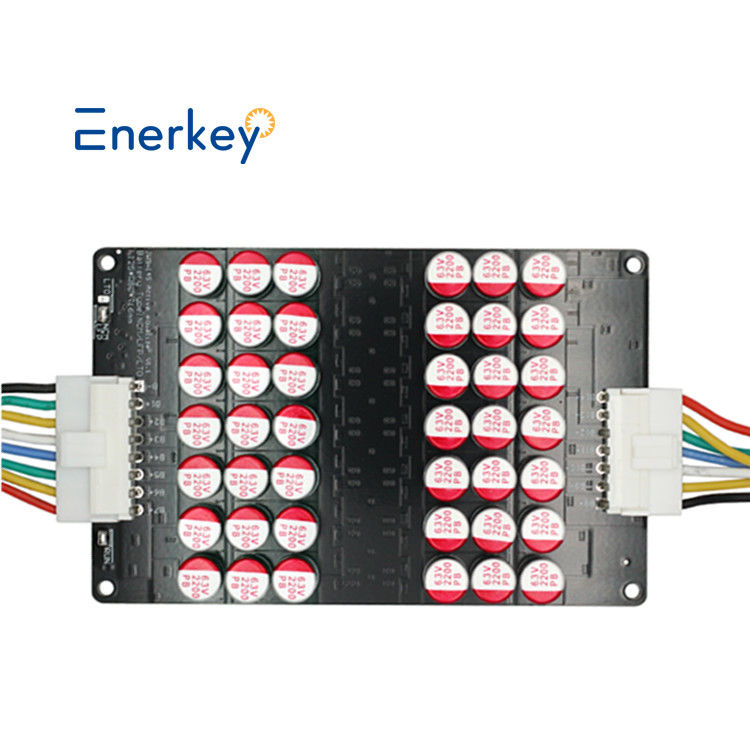

EnerKey BMS Active Balancer 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Balancer Capacitor Balancer
Productmodel	EK-C10S5A	EK-C12S5A	EK-C14S5A
Productreeksen	10S	12S	14S
Geschikte snaren	8-10S	9-12S	9-14S
ProductenGrootte ((mm)	L114*W70*T16	L137*W70*T16	L125*W80*T16
Gewicht met doos	0.24kg	0.25kg	0.28kg
Type batterij	NCM/LFP/LTO	NCM/LFP/LTO	NCM/LFP/LTO
Geschikte capaciteit	30 ah-300 ah
Voltage-uitgelijkingsnauwkeurigheid	5 mV (typische waarde)
Een evenwichtige cascade	Ondersteunt gebalanceerde cascading voor batterijpakketten, bijvoorbeeld kan het cascaden voor 11S, 24S, 36S, 48S... enzovoort
Spanningsopvangbereik voor een enkele cel	NCM/LFP-versie: 2,7V-4.2V
	LTO-versie: 1.8-4.2V
Onderspanning beschermt slaapspanning	Vervaardiging van de NCM/LFP-versie < 2,7 V
	LTO-versie < 1,8 V
Onder spanningsbescherming Begin met het balanceren van de spanning	NCM/LFP versie: 2,835V
	LTO-versie: 1.89V
Evenwichtsmethode	Gepatenteerd (Patent nr.: ZL 2019 1 1259513.3) gebalanceerde architectuur Fits condensator methode, het hele batterijpakket wordt tegelijkertijd gebalanceerd. U kunt een schakelaar toevoegen om handmatig het balanceren aan of uit te zetten.
Evenwichtsstroom	0.1V Differentialdruk 1A Balancerende stroom,
	de differentialdruk is evenredig met de balansstroom,
	de maximaal toegestane werkstroom is 5,5 A
Externe voeding	Geen nood aan een externe voedingsbron,
	de interne energieoverdracht van de batterij als basis voor het bereiken van de gelijkstelling.
Stoomloze werkstroom	7mA, de totale string haalt stroom op.
Stoomstandby-stroom	0.1mA ((typische waarde)
Werktemperatuur	-20°C ~ +60°C





Verpakking

 Draadverbinding

Een enkele EK-C14S5A ondersteunt het gebruik van 9 en 10 en 11 en 12 en 13 en 14 strijdige batterijpakketten.



EK-C14S5A ondersteunt cascading batterijpakketten.

OPMERKING:Zoals in de bovenstaande figuur wordt aangetoond,kunnen er meerdere gemeenschappelijke eindpunten van energie-uitwisseling zijn, zodat de efficiëntie van het evenwicht hoger is;Het is ook mogelijk om bij de verbinding van twee modules slechts één gemeenschappelijk eind van de energie-uitwisseling te gebruiken..

De andere vrije voeten zijn opgehangen, en het is het beste om het aantal snaren gelijkmatig op elk bord te verdelen. Als u het cascadeschema voor meer snaren nodig heeft, neem dan contact op met onze online dienst, Dank u.
