Bij actieve balancering wordt energie uit de meest geladen cel getrokken en overgedragen naar de minst geladen cellen, meestal via condensatorgebaseerde, inductorgebaseerde of gelijkstroom- gelijkstroom-omvormers.

Actieve balancering probeert energie van cellen met volle lading te verdelen naar cellen met een lagere ladingstoestand.Energie kan uit een cel bij een hogere SOC worden gehaald door een reservoircapacitor in het circuit met de cel te schakelen,

Vervolgens wordt de condensator losgekoppeld en opnieuw aangesloten op een cel met een lager SOC, of via een DC-naar-DC-converter die over het hele pakket wordt aangesloten.Sommige energie wordt nog steeds verspild als warmte.Ondanks de voor de hand liggende voordelen,

de extra kosten en complexiteit van een topologie voor actieve balancering kunnen aanzienlijk zijn en zijn niet altijd zinvol, afhankelijk van de toepassing.

Een andere variant die soms op batterijpakketten voor elektrische fietsen wordt gebruikt, is een multi-pin connector met een weerstand en diode in serie op elk knooppunt:Als de druppels bekend zijn, past de oplader dan een geschikte ontladingsstroom toe of laadt de zwakke cellen totdat ze allemaal dezelfde geladen terminale spanning lezen.

Dit heeft het voordeel dat het pakgewicht enigszins wordt verminderd en de parasietenstrekking wordt verlaagd, evenals dat het mogelijk is om in meerdere punten te balanceren.



Technische parameters

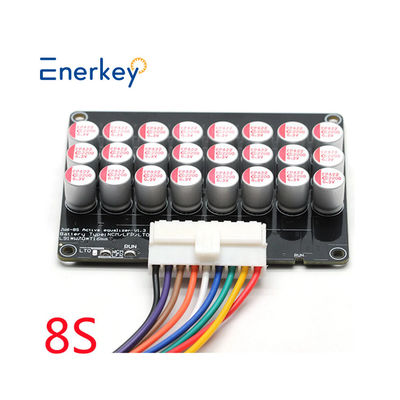

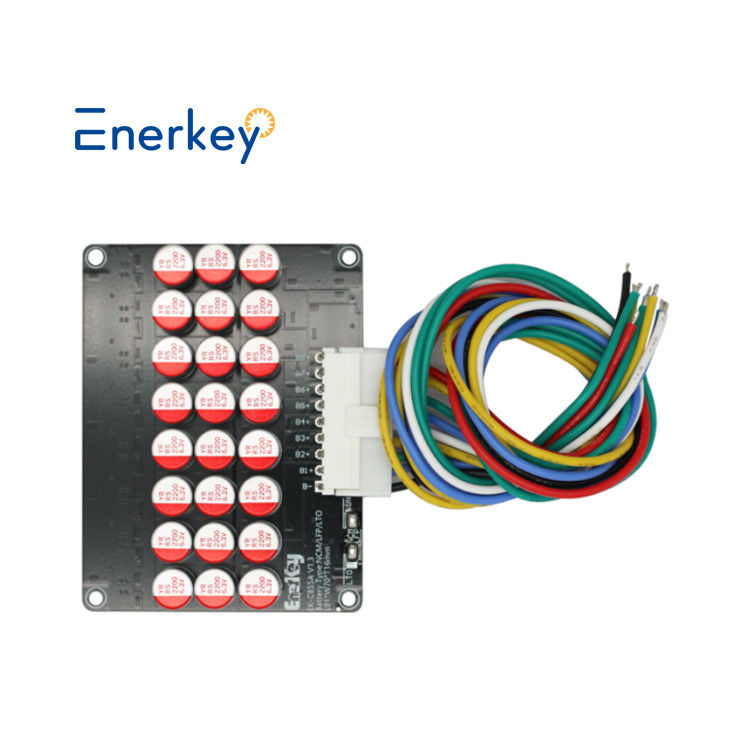

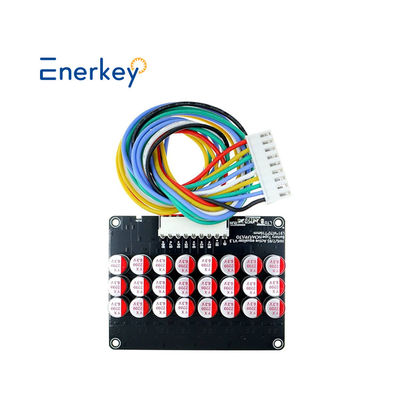

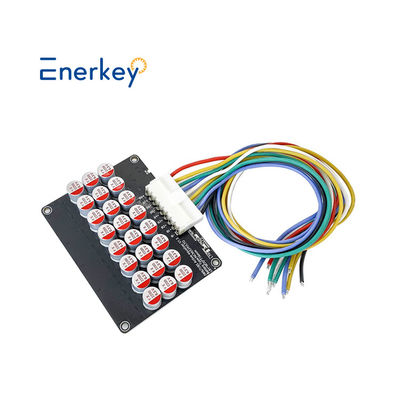

EnerKey BMS Active Balancer 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Balancer Capacitor Balancer
Productmodel	EK-C6S5A	EK-C7S5A	EK-C8S5A
Productreeksen	6S	7S	8S
Geschikte snaren	4-6S	5-7S	6-8S
ProductenGrootte ((mm)	L69*W69*T16	L80*W69.5*T16	L91*W70*T16
Gewicht met doos	0.16kg	0.18kg	0.19kg
Type batterij	NCM/LFP/LTO	NCM/LFP/LTO	NCM/LFP/LTO
Geschikte capaciteit	30 ah-300 ah
Voltage-uitgelijkingsnauwkeurigheid	5 mV (typische waarde)
Een evenwichtige cascade	Ondersteunt gebalanceerde cascading voor batterijpakketten, bijvoorbeeld kan het cascaden voor 11S, 24S, 36S, 48S... enzovoort
Spanningsopvangbereik voor een enkele cel	NCM/LFP-versie: 2,7V-4.2V
	LTO-versie: 1.8-4.2V
Onderspanning beschermt slaapspanning	Vervaardiging van de NCM/LFP-versie < 2,7 V
	LTO-versie < 1,8 V
Onder spanningsbescherming Begin met het balanceren van de spanning	NCM/LFP versie: 2,835V
	LTO-versie: 1.89V
Evenwichtsmethode	Gepatenteerd (Patent nr.: ZL 2019 1 1259513.3) gebalanceerde architectuur Fits condensator methode, het hele batterijpakket wordt tegelijkertijd gebalanceerd. U kunt een schakelaar toevoegen om handmatig het balanceren aan of uit te zetten.
Evenwichtsstroom	0.1V Differentialdruk 1A Balancerende stroom,
	de differentialdruk is evenredig met de balansstroom,
	de maximaal toegestane werkstroom is 5,5 A
Externe voeding	Geen nood aan een externe voedingsbron,
	de interne energieoverdracht van de batterij als basis voor het bereiken van de gelijkstelling.
Stoomloze werkstroom	7mA, de totale string haalt stroom op.
Stoomstandby-stroom	0.1mA ((typische waarde)
Werktemperatuur	-20°C ~ +60°C





Verpakking

 Draadverbinding

Een enkele EK-C8S5A ondersteunt het gebruik van 6 en 7 en 8 strijdige accu's. De bedradingsmethode is als volgt:

EK-C8S5A ondersteunt cascading batterijpakketten.

OPMERKING:Zoals in de bovenstaande figuur wordt aangetoond,kunnen er meerdere gemeenschappelijke eindpunten van energie-uitwisseling zijn, zodat de efficiëntie van het evenwicht hoger is;Het is ook mogelijk om bij de verbinding van twee modules slechts één gemeenschappelijk eind van de energie-uitwisseling te gebruiken..De andere vrije voeten zijn opgehangen, en het is het beste om het aantal snaren gelijkmatig op elk bord te verdelen.Als u het cascadediagram nodig heeft voor meer snaren, neem dan contact op met onze online service, Dank u.
