De balancers worden ingedeeld in passieve en actieve systemen:

Passieve balansers: Deze systemen evenaren de lading door de overtollige energie van meer geladen cellen als warmte te verdrijven.Dit proces is eenvoudiger en goedkoper, maar is niet energiezuinig omdat de overtollige lading niet wordt hergebruikt, maar verloren gaat.

Actieve balancers: Actieve balancers verdelen energie van cellen met een hogere lading naar cellen met een lagere lading.Deze methode zorgt niet alleen voor evenwicht, maar bespaart ook energie in het batterijsysteem, het verbeteren van de algehele efficiëntie..

Passieve celbalansering
Bij passieve balancering is er geen overdracht van lading van de hoge cel naar de lage cel.alle extra energie van de hoge cel wordt in de vorm van warmte afgevoerd.

De extra energie wordt verbrand totdat de staat van lading van de hoge cel overeenkomt met de SOC van de lage cel.

Er zijn twee soorten passieve celbalanceringscircuits:

Vaste-shunting-balancering
Bij het balanceren met vaste shunting beperken de weerstanden de maximale spanning die de cellen kunnen bereiken.de toegevoerde extra energie wordt aan de shuntweerstand gegeven.

Het verspreidt deze energie in de vorm van warmte.

Schakel schakelbalansering
De schakelaars van de schakelaar schakelen met behulp van verschillende schakelaars en een spanningssensor. De spanningssensor is in elke cel geïnstalleerd om de ladingsniveaus te controleren.Er zijn twee modi: continue en spanningsdetectie.De continue modus laat de cel werken onder normale werkomstandigheden.

De sensormodus zet de spanningssensoren aan en balanceert eventuele ongelijkheid met de weerstanden.



Technische parameters

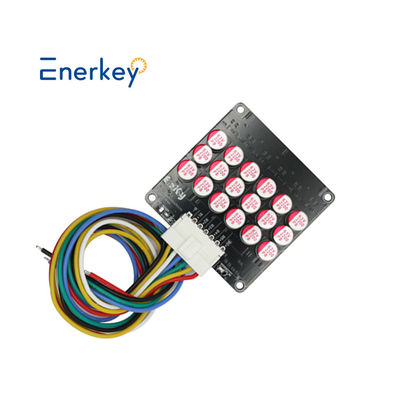

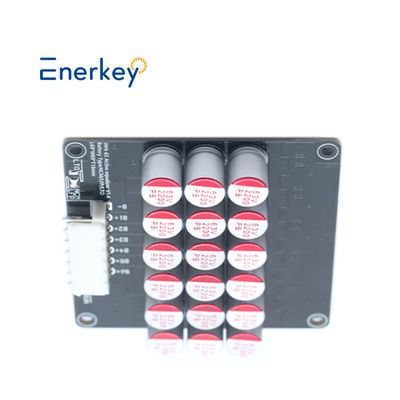

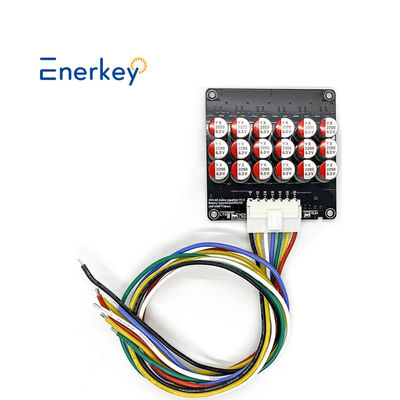

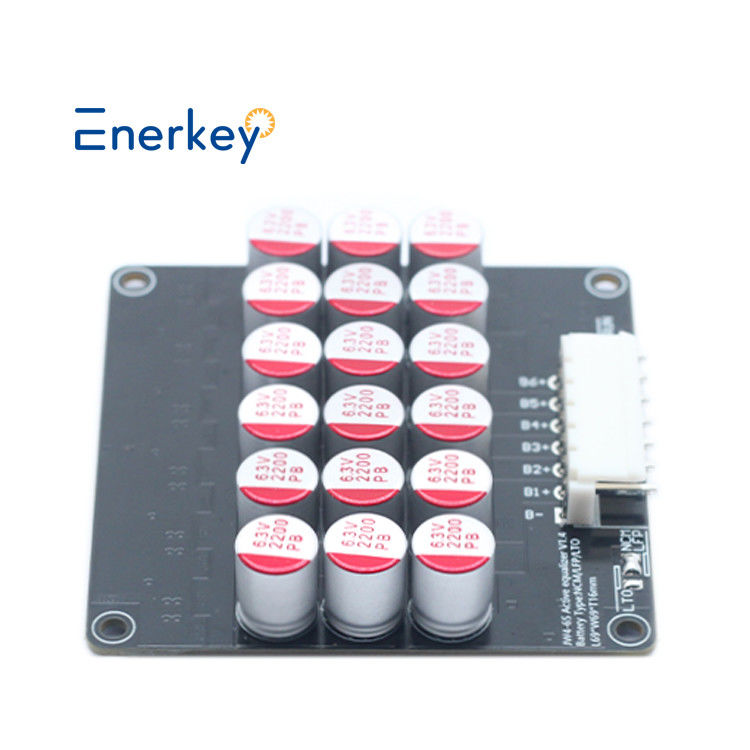

EnerKey BMS Active Balancer 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Balancer Capacitor Balancer
Productmodel	EK-C6S5A	EK-C7S5A	EK-C8S5A
Productreeksen	6S	7S	8S
Geschikte snaren	4-6S	5-7S	6-8S
ProductenGrootte ((mm)	L69*W69*T16	L80*W69.5*T16	L91*W70*T16
Gewicht met doos	0.16kg	0.18kg	0.19kg
Type batterij	NCM/LFP/LTO	NCM/LFP/LTO	NCM/LFP/LTO
Geschikte capaciteit	30 ah-300 ah
Voltage-uitgelijkingsnauwkeurigheid	5 mV (typische waarde)
Een evenwichtige cascade	Ondersteunt gebalanceerde cascading voor batterijpakketten, bijvoorbeeld kan het cascaden voor 11S, 24S, 36S, 48S... enzovoort
Spanningsopvangbereik voor een enkele cel	NCM/LFP-versie: 2,7V-4.2V
	LTO-versie: 1.8-4.2V
Onderspanning beschermt slaapspanning	Vervaardiging van de NCM/LFP-versie < 2,7 V
	LTO-versie < 1,8 V
Onder spanningsbescherming Begin met het balanceren van de spanning	NCM/LFP versie: 2,835V
	LTO-versie: 1.89V
Evenwichtsmethode	Gepatenteerd (Patent nr.: ZL 2019 1 1259513.3) gebalanceerde architectuur Fits condensator methode, het hele batterijpakket wordt tegelijkertijd gebalanceerd. U kunt een schakelaar toevoegen om handmatig het balanceren aan of uit te zetten.
Evenwichtsstroom	0.1V Differentialdruk 1A Balancerende stroom,
	de differentialdruk is evenredig met de balansstroom,
	de maximaal toegestane werkstroom is 5,5 A
Externe voeding	Geen nood aan een externe voedingsbron,
	de interne energieoverdracht van de batterij als basis voor het bereiken van de gelijkstelling.
Stoomloze werkstroom	7mA, de totale string haalt stroom op.
Stoomstandby-stroom	0.1mA ((typische waarde)
Werktemperatuur	-20°C ~ +60°C





Verpakking

 Draadverbinding

Een enkele EK-C6S5A ondersteunt het gebruik van 4 en 5 en 6 strijdige batterijpakketten.

EK-C6S5A ondersteunt cascading batterijpakketten.

OPMERKING:Zoals in de bovenstaande figuur wordt aangetoond,kunnen er meerdere gemeenschappelijke eindpunten van energie-uitwisseling zijn, zodat de efficiëntie van het evenwicht hoger is;Het is ook mogelijk om bij de verbinding van twee modules slechts één gemeenschappelijk eind van de energie-uitwisseling te gebruiken..De andere vrije voeten zijn opgehangen, en het is het beste om het aantal snaren gelijkmatig op elk bord te verdelen.Als u het cascadediagram nodig heeft voor meer snaren, neem dan contact op met onze online service, Dank u.
