De balansstroom is niet vast, hoe groter het spanningsverschil, hoe groter de balansstroom. Als het spanningsverschil 0,2 V is, kan het 2,4 A balansstroom zijn.De balansstroom heeft geen vaste waarde.Alle batterijen zijn synchroon in balans, niet alleen naast elkaar.

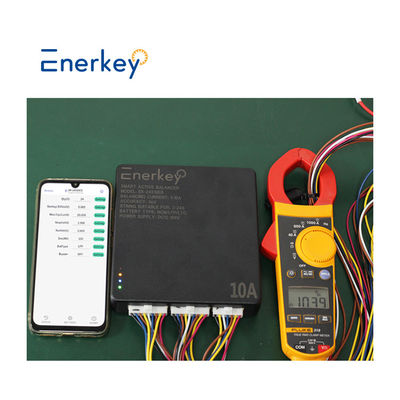

De balansstroom kan worden gemeten op de balansdraden met een gelijkstroommeter met klem.het evenwicht kan worden bereikt wanneer verbonden

Het kan niet worden gebruikt als BMS/beschermingsbord. Het heeft alleen een balansfunctie. Kan niet worden gebruikt voor dagelijkse debugging.

Pak voor batterij: Li-ion, Lipo, Lifepo4, Lithium manganesoxide (als u voor LTO wilt gebruiken, neem dan contact met ons op voor op maat gemaakt)



Werkwijze:

Transformer push-pull rectifier feedback type, energieoverdracht.

Alle batterijen spelen tegelijkertijd in het evenwicht.

De hoge spanning ontlaadt, de lage spanning laadt.





Bij het eerste gebruik moeten de eerste spanningen van de 4 series hoger zijn dan 12V (LTO heeft 5 series nodig) en is er geen spanningsverschil vereist.

De startvoorwaarden na de slaap zijn: opladen of loslaten (de slaapfunctie kan worden geannuleerd)

Kan samen met het beschermingsbord worden gebruikt.

Kan parallel worden gebruikt om de balansfunctie sterker te maken

Kan cascade gebruiken voor hogere series zoals 32S, 36S, 40S, 48S 60S, 120S... enzovoort



Technische parameters

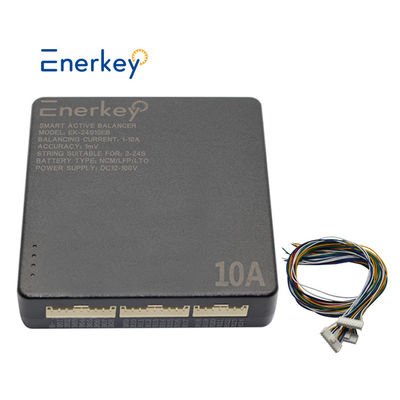

Productmodel	10A Smart Active Balancer voor 2-24s (EK-24S10EB)
Ondersteund type batterij	De in punt 1 vermelde gegevens moeten worden verzameld en opgeslagen.
Spanningsopvangbereik voor een enkele cel	1.5V~4.5V
Onderspanning beschermt slaapspanning	APP kan aangepast worden Instellingen:1.5-4.2V
Evenwichtsmethode	Tijdverdeling voor eenkanaaloverdracht, energieoverdracht van punt tot punt
Omgekeerde bescherming	Ondersteunende stormachtige macht bij detectie/bescherming
Evenwichtsstroom	APP kan worden aangepast Settings: 1A~10A
Of een externe stroomtoevoer vereist is	Op batterij aangedreven (nauwkeurigheid: 3 mV) Gelijkstroomvoorziening (precisiteit:1mV)
Externe voeding	DC 12-120V
Voltage-uitgelijkingsnauwkeurigheid	APP kan worden aangepast Instellingen:1mV(TYP)
Functie voor het detecteren van stroomstoring	Ondersteuning
Verkeerde draadbescherming.	Ondersteuning
Fault alarm functie	Ondersteuning
Gezels	APP kan aangepast worden Instellingen
Energieverlies	Bij evenwicht≈1W, stop evenwicht≈0,5W
Werktemperatuur	-20°C ~ +55°C
Toepassing	Reserve-energievoorziening van het basisstation, zonne-energiecentrale

Verpakking

 Gebruikershandleiding

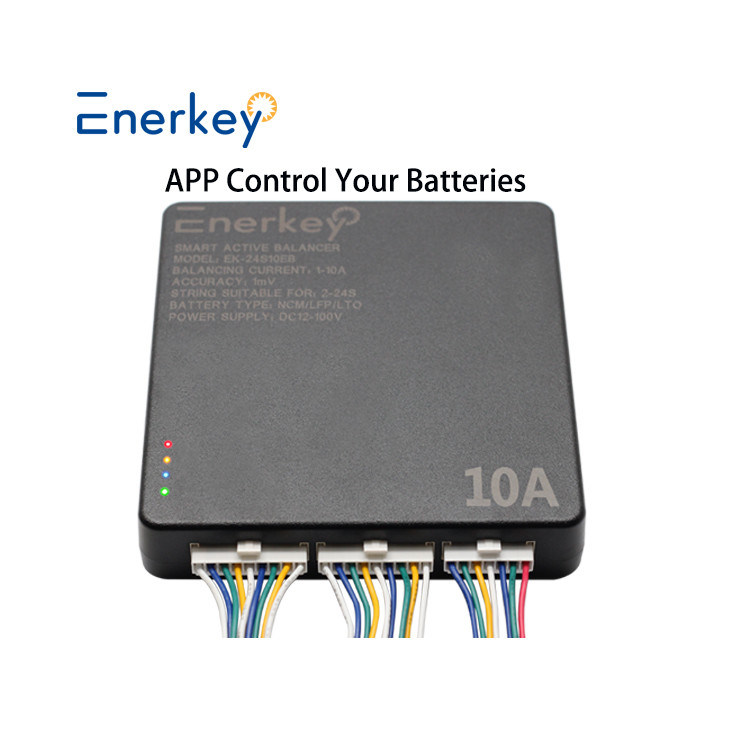

Installatie en gebruik van APP's

APP aangepaste instellingen: 1-10A, vanwege constante stroom en constante spanningstechnologie, De gebalanceerde stroom is onafhankelijk van het batterijdrukverschil.

De app heeft Android en IOS versie.

1) IOS gebruikers downloaden de APP: zoek "Enerkey" in de App Store om te downloaden

2) Android-gebruikers downloaden de APP:

3) Volgens uw batterij type en batterij string nummer, verander de parameters in APP

In de APP, kun je de totale spanning, gemiddelde spanning, maximale spanning verschil van de batterijpak, en de spanning en lijn weerstand informatie van elke batterij.Er is ook een alarmfunctie om de evenwichtstemperatuur te detecteren.MOS-temperatuur en batterij temperatuur in real time.

Bedradingsdiagram

Het gebruik van accu-energie of DC adapter stroomvoorziening, de bedradingsmethode is hetzelfde, alleen de volgende twee verschillen:
1 Batterijstroomvoorziening 4S-24S, accuraatheid van de spanningsbalansering ±3mV;
2 DC-adapter ondersteunt stroomvoorziening 2S-24S, accuraatheid van spanningsbalansering ±1mV. De volgende figuur toont hoe het 24S-batterijpakket wordt geïnstalleerd en aangesloten:

EK-24S10EB ondersteunt cascade-gebruik, en ten minste één batterij tussen elke twee equalizer is het "gemeenschappelijke eind van de energie-uitwisseling".Het volgende gebruikt de 36S als voorbeeld om te beschrijven hoe kabels te installeren en aan te sluiten:

Opmerking:
1Bij gebruik in cascade is er ten minste één "gemeenschappelijke energie-uitwisseling" tussen elke twee equalizerers.

2.Bij cascadebruik moet u herhaaldelijk controleren of de bedrading niet correct is.
