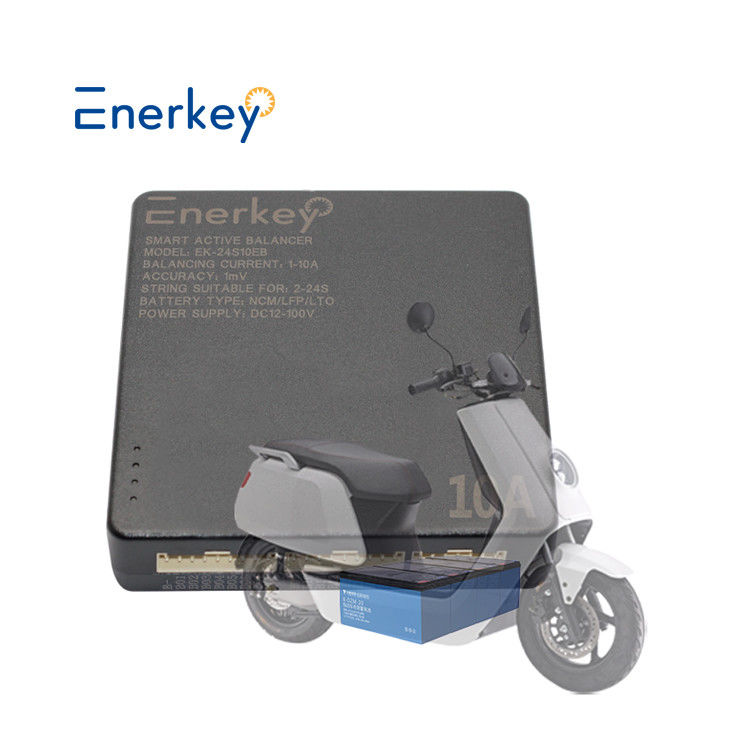

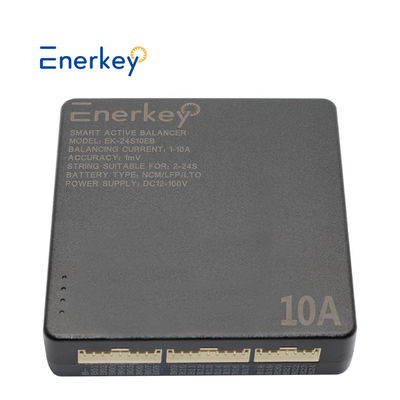

Smart Active Balancer Equalizer 24s 12-72volt 10A max - NMC/LFP - Voor lithiumbatterijen



De batterij met een capaciteit van 100AH kan na volledig opgeladen en gebalanceerd zijn minder dan 5MV bereiken.



Hoe kan de werkende toestand van de balancering worden beoordeeld:

1Nadat de balancer is ingeschakeld, zal de balancer-indicator oplichten.

2Met behulp van een gelijkstroommeter kunt u de balansstroom op elke balansdraad meten.

3 - Door de spanningsverandering van elke batterijreeks te meten en te vergelijken met de totale spanningsverschilverandering om te bepalen of deze in evenwicht is.

4- Door de totale spanning van de batterij na opladen te meten, kunnen wij beoordelen of deze is verhoogd en verbeterd.

5- U kunt meten of er aan beide uiteinden van elke balansdraad spanningsdaling is om te beoordelen of er balansstroom is.



• Voordat u verbindingen maakt, moet u de connectoren verwijderen. Alle draden moeten correct zijn. Gebruik een multimeter om te controleren of alle draden correct zijn.
• De relatie tussen de equalizer en de BMS



Technische parameters

Productmodel	10A Slimme actieve balancer voor 2-24's (EK-24S10EB)
Ondersteund type batterij	De in punt 1 vermelde gegevens moeten worden verzameld en opgeslagen.
Spanningsopvangbereik voor een enkele cel	1.5V~4.5V
Onderspanning beschermt slaapspanning	APP kan aangepast worden Instellingen:1.5-4.2V
Evenwichtsmethode	Tijdverdeling voor eenkanaaloverdracht, energieoverdracht van punt tot punt
Omgekeerde bescherming	Ondersteunende stormachtige macht bij detectie/bescherming
Evenwichtsstroom	APP kan worden aangepast Instellingen: 1A~10A
Of een externe stroomtoevoer vereist is	Op batterij aangedreven (nauwkeurigheid: 3 mV) Gelijkstroomvoorziening (precisiteit:1mV)
Externe voeding	DC 12-120V
Voltage-uitgelijkingsnauwkeurigheid	APP kan worden aangepast Instellingen:1mV(TYP)
Functie voor het detecteren van stroomstoring	Ondersteuning
Verkeerde draadbescherming	Ondersteuning
Functie van de foutmelding	Ondersteuning
Gezels	APP kan aangepast worden Instellingen
Energieverlies	Bij evenwicht≈1W, stop evenwicht≈0,5W
Werktemperatuur	-20°C ~ +55°C
Toepassing	Zonne-energiecentrale, kleine apparaten

Verpakking

 Gebruikershandleiding

Installatie en gebruik van APP's

APP aangepaste instellingen:1-10A, vanwege constante stroom en constante spanning technologie, De gebalanceerde stroom is onafhankelijk van het batterijdrukverschil.

De app heeft Android en IOS versie.

1) IOS gebruikers downloaden de APP: zoek "Enerkey" in de App Store om te downloaden

2) Android-gebruikers downloaden de APP:

3) Volgens uw batterij type en batterij string nummer, verander de parameters in APP

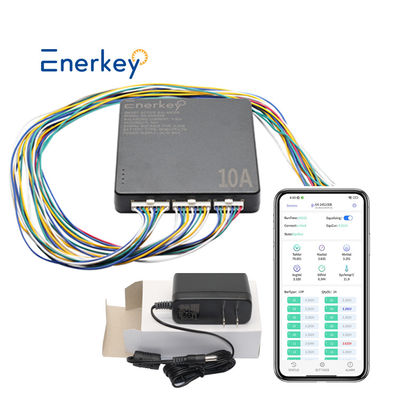

4) In de APP kunt u de totale spanning, de gemiddelde spanning, het maximale spanningsverschil van het batterijpakket en de spanning en lijnweerstand van elke batterij bekijken.Er is ook een alarmfunctie om de evenwichtstemperatuur te detecterenMOS-temperatuur en batterijtemperatuur in realtime.



Bedradingsdiagram

Het gebruik van accu-energie of DC-adapter is hetzelfde, alleen de volgende twee verschillen:
1 Batterijstroomvoorziening 4S-24S, accuraatheid van de spanningsbalansering ±3mV;
2 DC-adapter ondersteunt stroomvoorziening 2S-24S, spanningsbalansingsnauwkeurigheid ±1mV. De volgende figuur toont hoe het 24S-batterijpakket wordt geïnstalleerd en aangesloten:

EK-24S10EB ondersteunt cascade-gebruik, en ten minste één batterij tussen elke twee equalizer is het "gemeenschappelijke eind van de energie-uitwisseling".Het volgende gebruikt de 36S als voorbeeld om te beschrijven hoe kabels te installeren en aan te sluiten:

Opmerking:
1Bij gebruik in cascade is er minstens één "gemeenschappelijke energie-uitwisseling" tussen elke twee equalizerers.

2.Bij cascadebruik moet u herhaaldelijk controleren of de bedrading niet correct is.
