10A Smart Active Balancer Balancing Accuracy 1MV 12V 24V 36V 48V 72V Lifepo4 Batterij Balance Board Elektrische fiets

Principe van actieve gelijkstelling van supercondensatoren
Het basisprincipe van de technologie voor actieve gelijkstelling is het gebruik van de ultrapoolcondensator als tijdelijk energieopslagmedium.de batterij opladen met de hoogste spanning naar de ultrapoolcondensator, en vervolgens de energie vrijgeven van de ultra-pool condensator naar de batterij met de laagste spanning. gelijk.

De constante stroom-DC-technologie zorgt ervoor dat de stroom constant blijft, ongeacht of de batterij is opgeladen of ontladen.
1Elke keer dat de energie wordt overgedragen, wordt de hoogste compensatie naar de laagste gebracht, waardoor ongeldige oplaad- en ontladingscycli worden vermeden en de levensduur van de batterij vrijwel niet wordt beïnvloed.
2De technologie met een dwarsstroom DC-DC zorgt voor een constante gelijkstroom en heeft geen invloed op de gelijkstroomcapaciteit vanwege het kleine spanningsverschil tussen de batterijen.
3Er zijn slechts twee energietransferprocessen nodig om het evenwicht van de batterij van hoog naar laag te voltooien, en de evenwichtsdoeltreffendheid wordt niet beïnvloed door de afstand tussen de batterijen,Dit verbetert de evenwichtsefficiëntie aanzienlijk.De gemiddelde efficiëntie is 0,95 kwadraat tot ongeveer 0.9.

Balance-stroom:

De gelijkstellende stroom heeft geen vaste grootte en het spanningsverschil van elke reeks batterijen bepaalt de gelijkstellende stroom.

Naarmate de gelijkstelling vordert, verandert ook het spanningsverschil en de gelijkstellingsstroom.

In theorie volgt de maximale evenwichtsstroom de volgende regels:

voor elke 0,1 V-afval is de maximale gelijkstellende stroom 10 A

Bijvoorbeeld:

4S-equalisator, als het maximale spanningsverschil van de batterij 0,3 V is, is de maximale balansstroom die kan worden gemeten ongeveer 4,5 A.
(0,3V/0,1V) *1,5A=4,5A

In feitelijke metingen kan deze stroom niet noodzakelijkerwijs zo nauwkeurig worden gemeten.

Omdat alle batterijen in balans zijn, dat wil zeggen dat er op elke lijn stroom kan zijn en de richting van elke stroom kan verschillen.

Dit zal de stroom gedeeltelijk annuleren.

APP aangepaste instellingen:1-10A, vanwege constante stroom en constante spanning technologie, De gebalanceerde stroom is onafhankelijk van het batterijdrukverschil.

De app heeft Android en IOS versie.

1) IOS gebruikers downloaden de APP: zoek "Enerkey" in de App Store om te downloaden

2) Android-gebruikers downloaden de APP:

3) Volgens uw batterij type en batterij string nummer, verander de parameters in APP

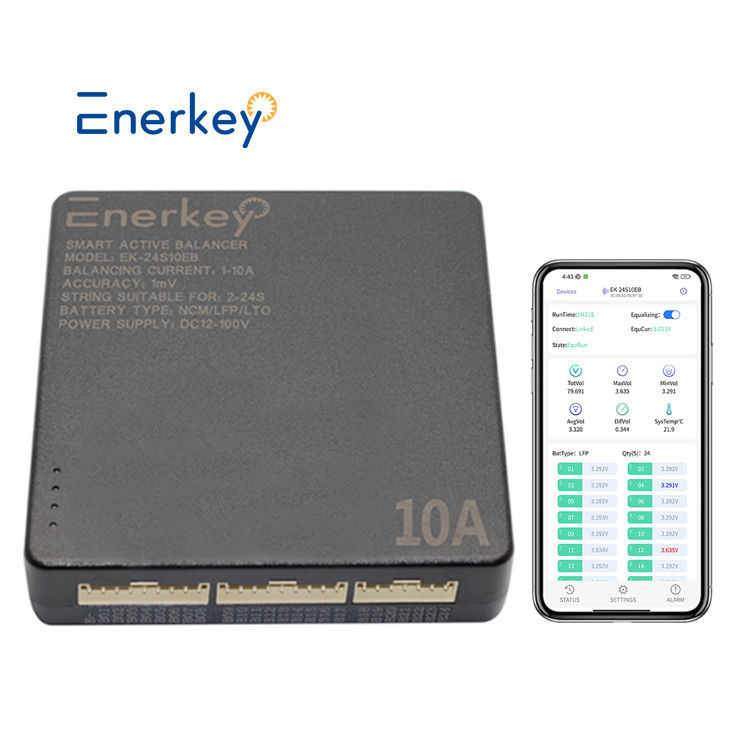

4) In de APP kunt u de totale spanning, de gemiddelde spanning, het maximale spanningsverschil van het batterijpakket en de spanning en lijnweerstand van elke batterij bekijken.Er is ook een alarmfunctie om de evenwichtstemperatuur te detecterenMOS-temperatuur en batterijtemperatuur in realtime.



Bedradingsdiagram

Het gebruik van accu-energie of DC-adapter is hetzelfde, alleen de volgende twee verschillen:
1 Batterijstroomvoorziening 4S-24S, accuraatheid van de spanningsbalansering ±3mV;
2 DC-adapter ondersteunt stroomvoorziening 2S-24S, spanningsbalansingsnauwkeurigheid ±1mV. De volgende figuur toont hoe het 24S-batterijpakket wordt geïnstalleerd en aangesloten:

EK-24S10EB ondersteunt cascade-gebruik, en ten minste één batterij tussen elke twee equalizer is het "gemeenschappelijke eind van de energie-uitwisseling".Het volgende gebruikt de 36S als voorbeeld om te beschrijven hoe kabels te installeren en aan te sluiten:

Opmerking:
1Bij gebruik in cascade is er minstens één "gemeenschappelijke energie-uitwisseling" tussen elke twee equalizerers.

2.Bij cascadebruik moet u herhaaldelijk controleren of de bedrading niet correct is.
