Batterij BMS-bord
>

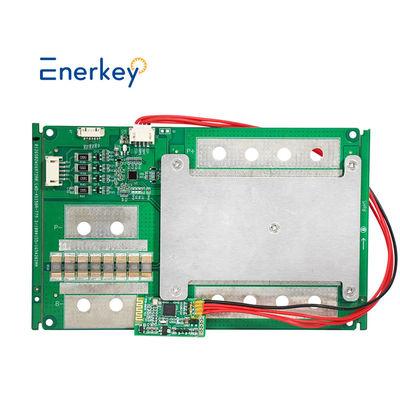

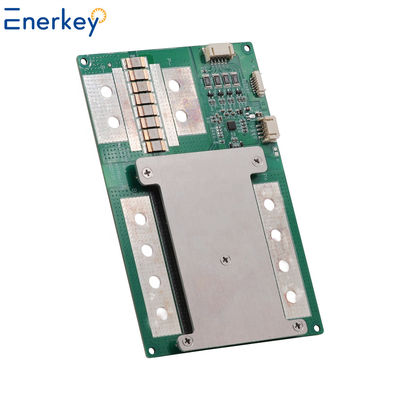

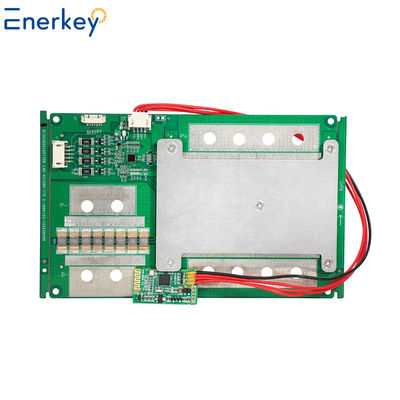

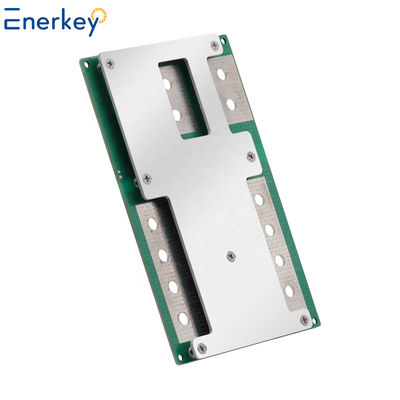

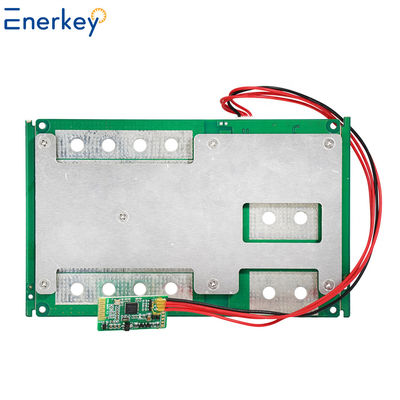

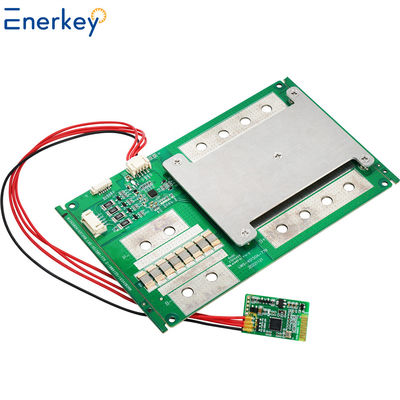

12V Li-ion / LiFePO4 batterij BMS Board Protection Circuit Module 4S 100A 150A PCM type

12V Li-ion / LiFePO4 batterij BMS Board Protection Circuit Module 4S 100A 150A PCM type

Merknaam: ENERKEY
Modelnummer: JW-4S150A-779
MOQ: 2 stuks
Prijs: $32.80/pieces 2-999 pieces
Verpakking: karton
Gedetailleerde informatie
Plaats van herkomst:
Guangdong, China
Certificering:
ISO9001/ROHS/CE
Toepassing:
E-bikes, zonne-energieproducten, enz.
Type:
PCM
Kenmerken:
4S accu 150A stroom
Montage-type:
ingebouwd
Grootte / Afmeting:
L155mm*W100mm*T16mm
Beschrijving:
Smart BMS-accuvoeding
Basismateriaal:
FR-4
Dikte van het bord:
1.6mm
Afwerking van het oppervlak:
Loodvrije HASL
Kleur van het soldeermasker:
Groen, Wit, Zwart, Rood, Geel, Blauw, Paars, Mat Groen, Mat Zwart.
Type batterij:
LiFePO4-batterij
geschikt voor batterijstrengen:
4S
Spanning:
12.8V
Beschermingsfunctie:
Overlading, overontlading, overstroom, kortsluiting.
Andere functies:
Temperatuurbescherming van thermistoren,balans
Levering vermogen:
50000 stuks per maand
Markeren:

LiFePO4-batterij BMS-bord

,

12V batterij BMS-bord

,

BMS-beschermingsbordcircuitmodule 4S

Productomschrijving
Enerkey Smart BMS Protection Circuit Module 4S 100A 150A BMS voor 12V Li-ion/LiFePO4 batterij BMS Board

Productbeschrijving
Elektrische parameter






Model: JW-B4S150A-779






Nee, dat is niet zo.
Project

- Min.
Typus.
Max, ik ben er klaar voor.
Eenheid
1
Spanning
Balansspanning voor een enkele cel
3.175
3.200
3.225
V
2
Stroom
Balance-stroom voor eencel
50
55
60
mA


Huidig verbruik


70
uA


Maximale continue laadstroom


100
Een


Maximale continue ontladingsstroom


100
Een

3

Bescherming tegen overbelasting
Overladingsdetectiespanning voor eencel
3.625
3.75
3.775
Een


Vertragingstijd bij opsporing van overbelasting
500

1500
mS


Overladingsontladingsspanning voor een enkele cel
3.50
3.55
3.60
V


4

Bescherming tegen overbelasting
Overladingsdetectiespanning voor eencel
2.25
2.30
2.35
V


Vertragingstijd bij opsporing van overontlading
500

1500
mS


Overontladingsontladingsspanning voor een enkele cel
2.4
2.5
2.6
V





5





Bescherming tegen overstromingen
Bescherming tegen overlading
230
280
330
mS


Detectievertragingstijd 1
500

1500
mS


Detectievertragingstijd 2
500

1500
mS


Overlaadstroom beschermt stroom
100

500
Een


Detectievertragingstijd
500

1500
mS

6

Kortsluitingsbescherming
Kortsluitingsbescherming

500

Een


Detectievertragingstijd
50

800
μS


Beschermingsvoorwaarde
Buitenste kortsluiting





Vrijlatingsvoorwaarde
Verminder de lading, automatisch herstel



7
Resistentie
De weerstand van het hoofdcircuit in actieve toestand


5


8


Temperatuurbescherming
Bescherming tegen hoge temperaturen
50
55
60
°C


Bescherming tegen lage temperatuur

0

°C


Bescherming tegen hoge temperaturen
70
75
80
°C


Bescherming tegen lage ontladingstemperatuur
- 20
-15
- 10
°C


Vrijlatingsvoorwaarde
De temperatuur daalt tot 50oC, lading loslaat




9
Temperatuur
Werktemperatuurbereik
- 20
/
60
°C


Temperatuurbereik voor opslag
- 20
/
60
°C
10
Bescherming van het schakelcircuit
Ontkoppelen van het spanningsmonstername circuit om de lading en ontlading uit te schakelen
Ondersteuning



11
NTC-bescherming
Temperatuurbescherming met thermistor
Ondersteuning



12
Elektronische schakelaar
Elektronische schakelaar
Niet-ondersteuning



13
Omgekeerde polariteitsbescherming

Ondersteuning



Functiegegevens
1Biedt bescherming voor LiFePO4-batterijpakket van 4 series.
2. Biedt bescherming bij het opladen en losladen
3Het verwerkt de balans tussen cellen slim, de stroom ervan kan vrij worden ingesteld door externe componenten.
4. De bescherming tegen overstroom en kortsluiting met het circuit zelf
5Bescherm een elektrisch circuit tegen schade veroorzaakt door overstroom/overbelasting of kortsluiting
6Ondersteunt SMBUS-protocol
7. Ondersteunt Bluetooth protocol
12V Li-ion / LiFePO4 batterij BMS Board Protection Circuit Module 4S 100A 150A PCM type 0
Voorzorgsmaatregelen voor bedrading
Verbind eerst de B- van de BMS aan de totale negatieve terminal van het batterijpakket, Bedrading B-, B1, B2... B+, uitgangslading en ontlading negatieve elektrode verbonden met P-,elektrode met een positieve lading en ontlading die is verbonden met de totale positieve elektrode, verbinding strikt volgens de tekening en gebruik een dikke kabel om P+/ C+/ B+ en P-/ C-
Tutoriaal voor productgebruik
12V Li-ion / LiFePO4 batterij BMS Board Protection Circuit Module 4S 100A 150A PCM type 1
12V Li-ion / LiFePO4 batterij BMS Board Protection Circuit Module 4S 100A 150A PCM type 2
12V Li-ion / LiFePO4 batterij BMS Board Protection Circuit Module 4S 100A 150A PCM type 3
12V Li-ion / LiFePO4 batterij BMS Board Protection Circuit Module 4S 100A 150A PCM type 4
12V Li-ion / LiFePO4 batterij BMS Board Protection Circuit Module 4S 100A 150A PCM type 5
12V Li-ion / LiFePO4 batterij BMS Board Protection Circuit Module 4S 100A 150A PCM type 6
12V Li-ion / LiFePO4 batterij BMS Board Protection Circuit Module 4S 100A 150A PCM type 7
Veelgestelde vragen
12V Li-ion / LiFePO4 batterij BMS Board Protection Circuit Module 4S 100A 150A PCM type 8
