3.7V 1S 20A BMS Lifepo4 Battery BMS PCB Board Voor 18650 Cell 4.2V Charging BMS

3.7V 1S 20A BMS Lifepo4 Battery BMS PCB Board Voor 18650 Cell 4.2V Charging BMS

Merknaam: ENERKEY
Modelnummer: Voor de toepassing van deze verordening geldt:
MOQ: 50 stuks
Prijs: $2.10/pieces 50-99 pieces
Verpakking: karton
Gedetailleerde informatie
Plaats van herkomst:
Guangdong, China
Certificering:
ISO9001/ROHS/CE
Toepassing:
LED-verlichting, noodverlichting, digitale apparatuur
Type:
PCM
Kenmerken:
1S accu 20A stroom
Montage-type:
ingebouwd
Grootte / Afmeting:
L50*W15*T3,5 mm
Beschrijving:
18650 cel met bms
Basismateriaal:
FR-4
Dikte van het bord:
1.0MM
Afwerking van het oppervlak:
Loodvrije HASL
Kleur van het soldeermasker:
Groen, Wit, Zwart, Rood, Geel, Blauw, Paars, Mat Groen, Mat Zwart.
Spanning:
3.7V
Stroom:
20A
geschikt voor batterijstrengen:
1s
Type batterij:
Li-ionbatterijen
Beschermingsfunctie:
Overlading, overontlading, overstroom, kortsluiting.
Levering vermogen:
50000 stuks per maand
Markeren:

3.7V BMS PCB-bord

,

BMS-PCB-bord 4.2V

,

1S 20A BMS

Productomschrijving
3.7V Enerkey 1S 20A BMS Ronde PCB-plaat voor 18650 Cell 4.2V Charging Base Material FR-4


Productbeschrijving
Elektrische parameter






PCM-specificaties voor 3,7V ((1S) Li-ion batterijpakketten






Model:JW-B1S20A-075






Nee, dat is niet zo.
Project

- Min.
Typus.
Max, ik ben er klaar voor.
Eenheid

1

Spanning
Laadspanning

4.2

V


Balansspanning voor een enkele cel
/
/
/
V
2
Stroom
Balance-stroom voor eencel


/
mA


Huidig verbruik


10
uA


Maximale continue laadstroom


20
Een


Maximale continue ontladingsstroom


20
Een

3

Bescherming tegen overbelasting
Overladingsdetectiespanning voor eencel
4.225
4.25
4.275
Een


Vertragingstijd bij opsporing van overbelasting
0.5

1.5
S


Overladingsontladingsspanning voor een enkele cel
4.00
4.05
4.100
V


4

Bescherming tegen overbelasting
Overladingsdetectiespanning voor eencel
2.438
2.50
2.562
V


Vertragingstijd bij opsporing van overontlading
10

150
mS


Overontladingsontladingsspanning voor een enkele cel
2.938
3.000
3.062
V




5



Bescherming tegen overstromingen
Overstroomdetectiespanning
0.185
0.2
0.215
V


Overstroomdetectie
50
60
70
Een


Detectievertragingstijd
7.2

11
mS


Vrijlatingsvoorwaarde
Beperking van de belasting





6


Korte bescherming
Detectietoestand
Buitenste kortsluiting





Detectievertragingstijd
200

500
μS


Vrijlatingsvoorwaarde
Beperking van de belasting



7
Resistentie
Beschermingscircuits (MOSFET)


20

8
Temperatuur
Werktemperatuurbereik
-40

85
°C


Temperatuurbereik voor opslag
-40

125
°C
Tutoriaal voor productgebruik
3.7V 1S 20A BMS Lifepo4 Battery BMS PCB Board Voor 18650 Cell 4.2V Charging BMS 0
zaken die aandacht nodig hebben

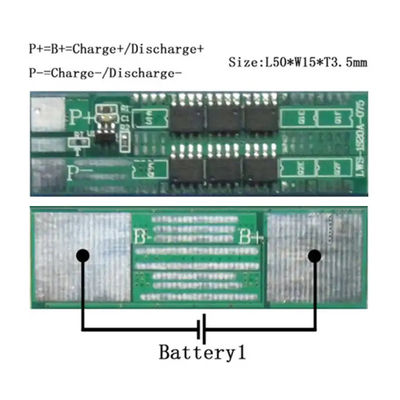

1.Batterie B- met BMS B- eerst verbinden! 2.Batterie 1 met BMS verbinden zoals op de afbeelding te zien is.
3.Sluit de laadmachine C-/belasting P- aan met het BMS C-/P-?(Gebruik grotere draden) 4.Sluit positieve pool aan:
Charger C+/Load P+ met batterijpakket B+ (gebruik grotere draden).
3.7V 1S 20A BMS Lifepo4 Battery BMS PCB Board Voor 18650 Cell 4.2V Charging BMS 1
3.7V 1S 20A BMS Lifepo4 Battery BMS PCB Board Voor 18650 Cell 4.2V Charging BMS 2
3.7V 1S 20A BMS Lifepo4 Battery BMS PCB Board Voor 18650 Cell 4.2V Charging BMS 3
3.7V 1S 20A BMS Lifepo4 Battery BMS PCB Board Voor 18650 Cell 4.2V Charging BMS 4
Veelgestelde vragen
3.7V 1S 20A BMS Lifepo4 Battery BMS PCB Board Voor 18650 Cell 4.2V Charging BMS 5
